Provozní střechy (vtoky se zápachovou klapkou)


Detail

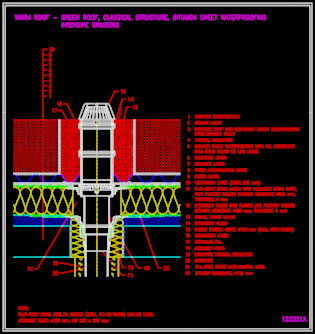

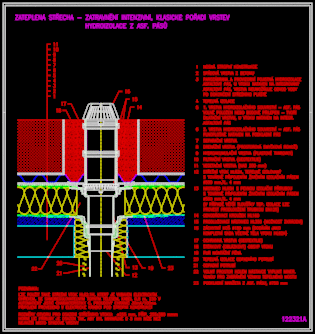

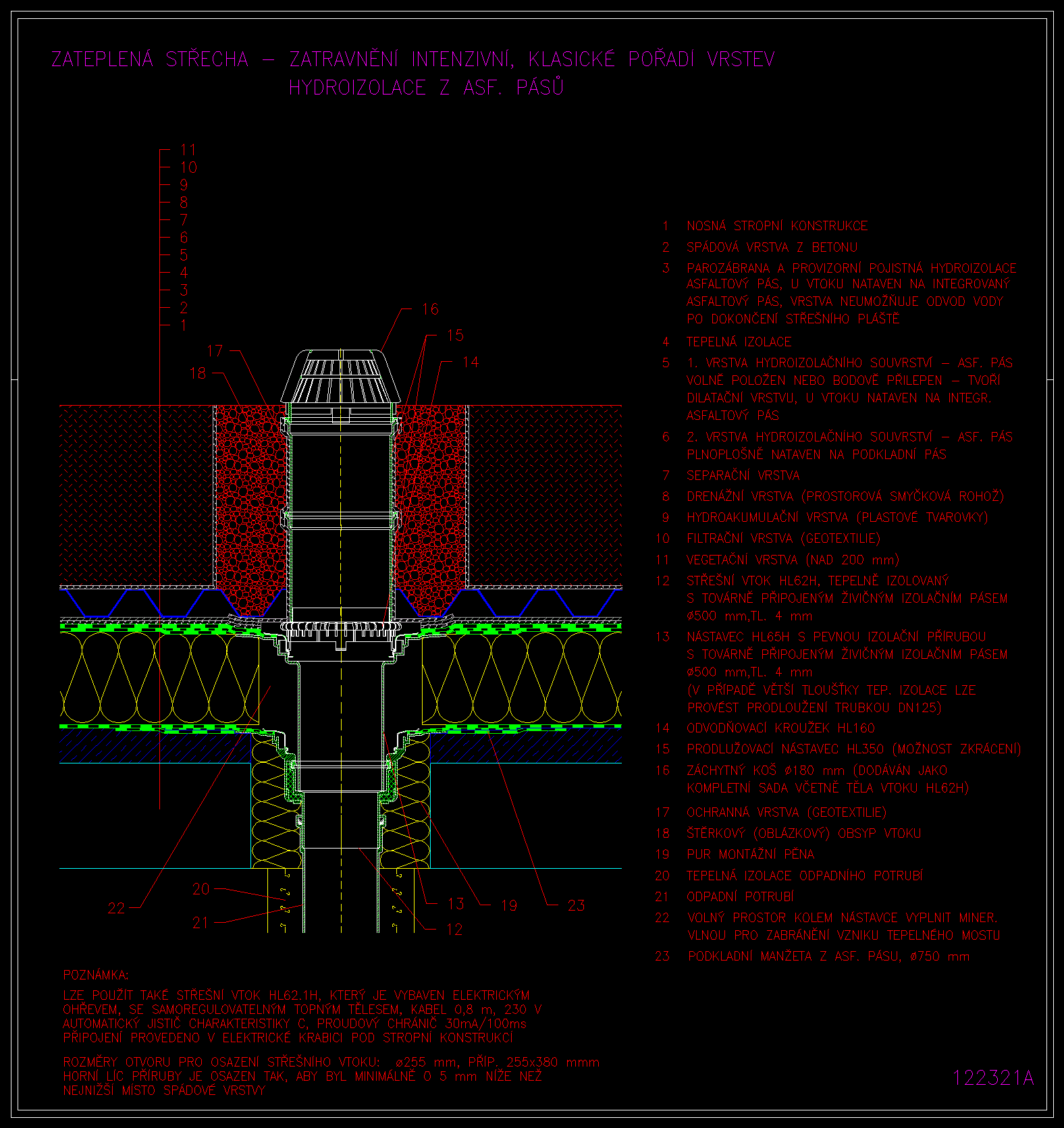

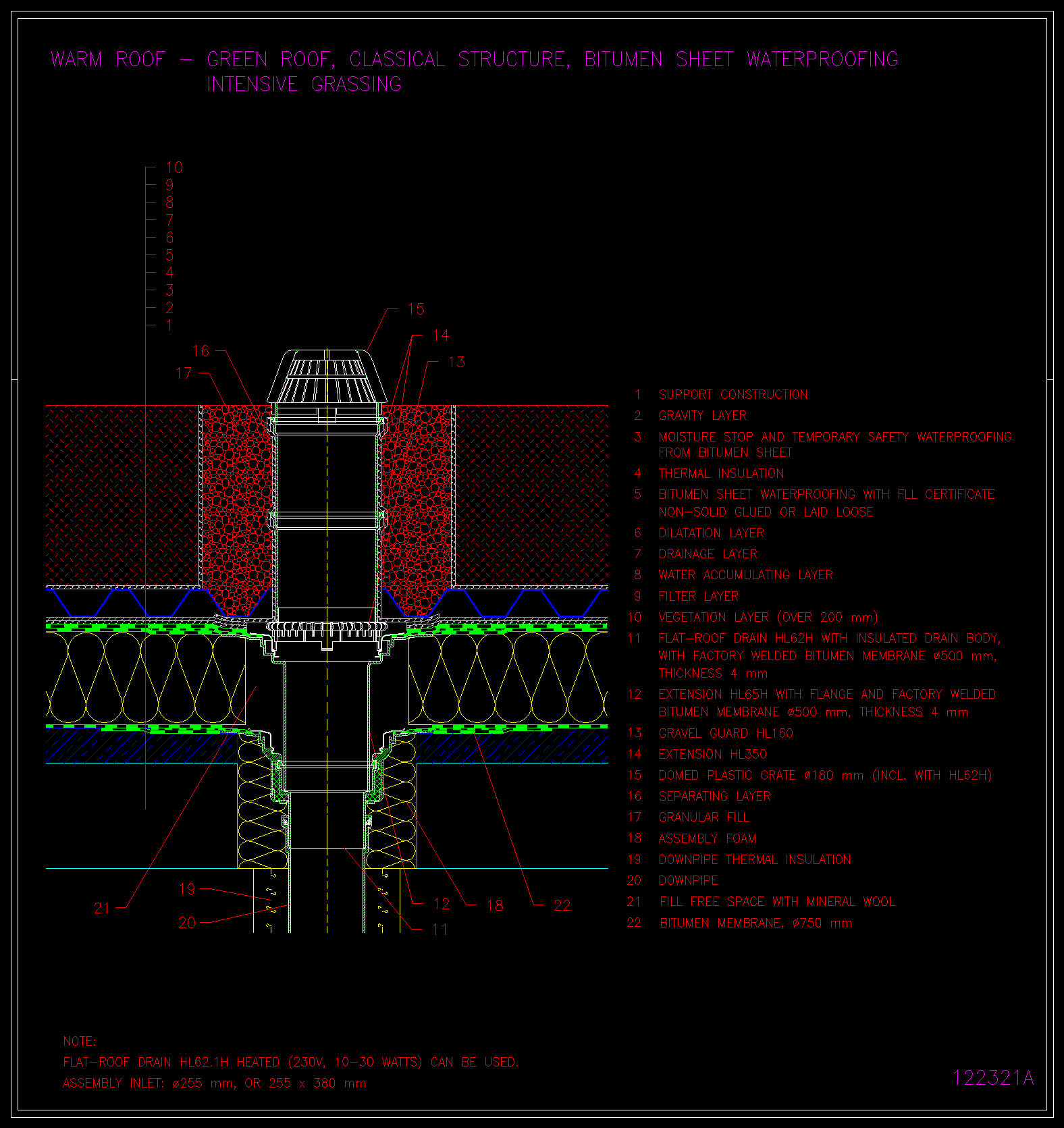

výkres 122321a

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· separační vrstva
· hydroizolace asfaltový pás s atestem FLL plnoplošně nalepen
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65H

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
