Içindekiler → Tek katmanlı düz çatılar → Soğuk çatı → Yürülemez → Alt yapı - Beton → Su yalıtımı - Bitüm folyosu → Yüklenmiş sistem

Çizim


BüyütDXFPDF

Detail

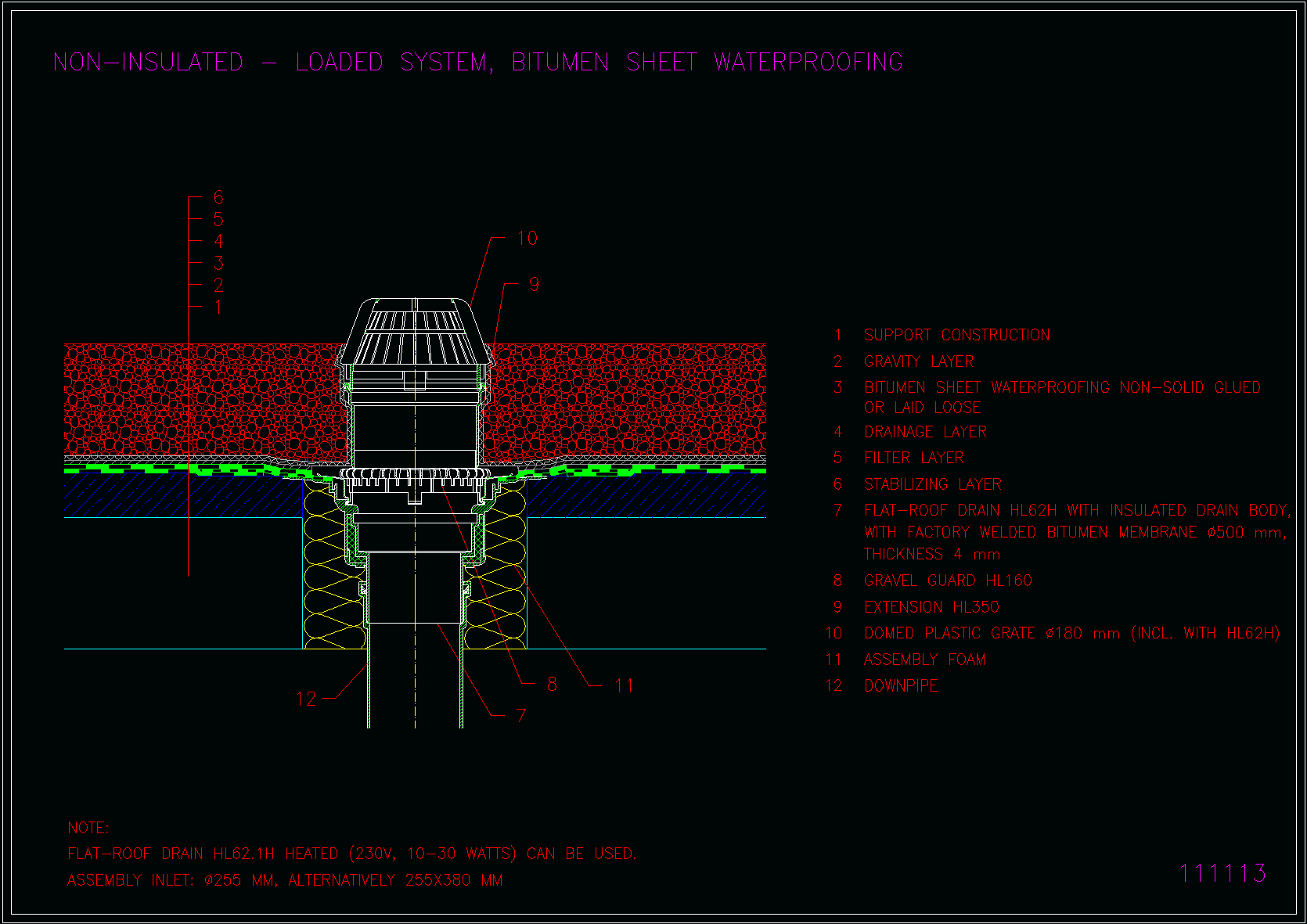

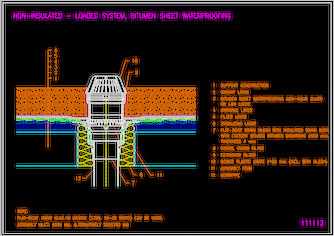

Çizim 111113

Çatı yapının kesimi

· Stabilizasyon katmanı
· Filtre katmanı
· Drenaj katmanı
· Su yalıtımı - Düz çatı kurallarına uygun bitüm folyosu
· Dilatasyon katmanı
· Beton (Eğim katmanı veya tavan yapısı)

Tavsiye edilen ürünler

HL62H

HL160

HL350

Not

Elektrik ısıtmalı çatı süzgeçleri
Aksesuar
Montaj kılavuzu
