Обзор → Однослойные плоские кровли → инверсионная кровля с теплоизоляцией → эксплуатируемая (пешеходная) → Террасы → тротуарная плитка свободно уложена на гравий → гидроизоляция на основе битума → закрепленный дренажный слой (HL350.1) → для кровли площадью до 65 м2

Рисунок


УвеличитьDXFPDF

Detail

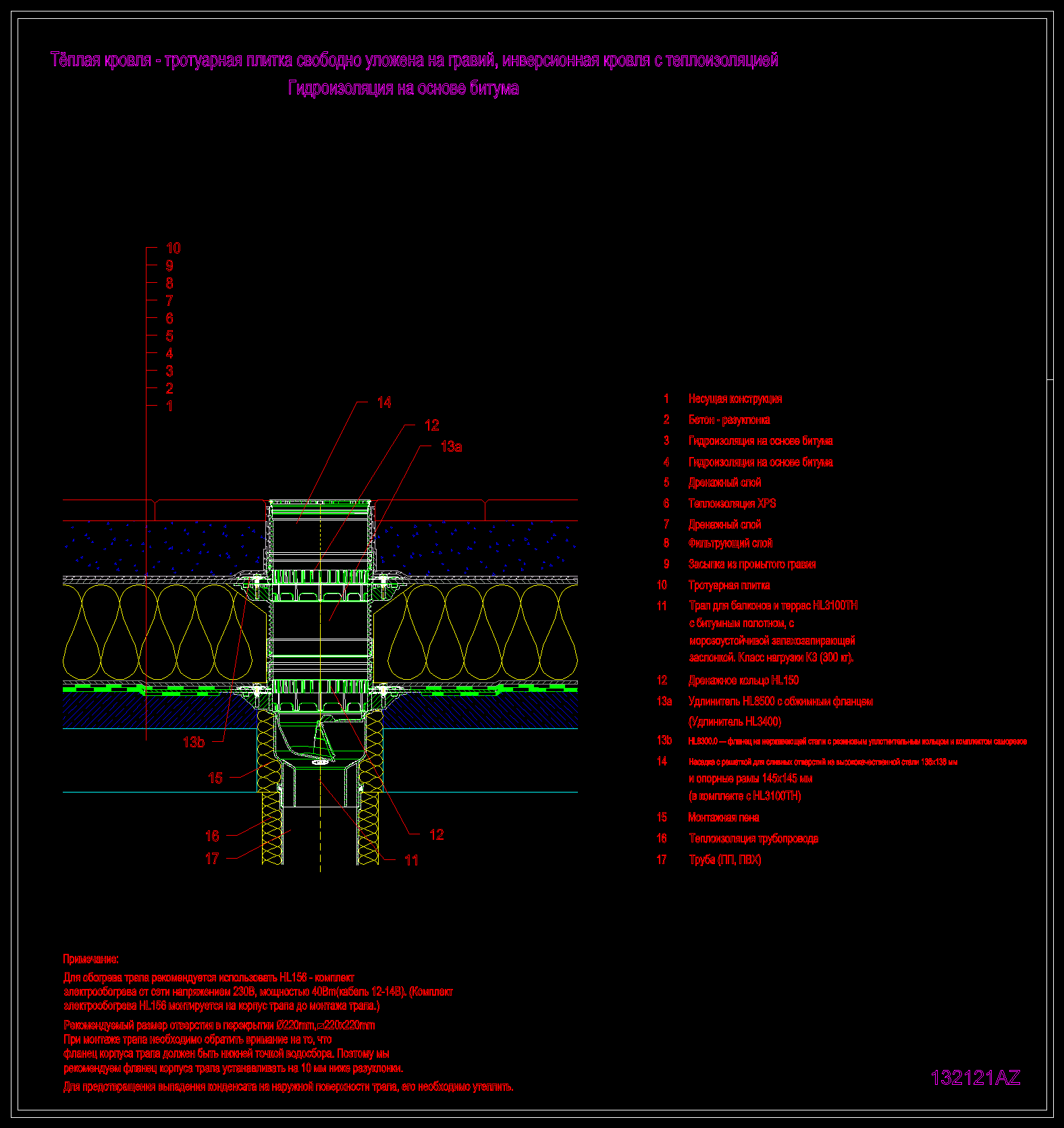

Рисунок 132121az

разрез кровельного пирога

· тротуарная плитка
· Засыпка из промытого гравия
· фильтрующий слой
· дренажный слой
· теплоизоляция XPS
· дренажный слой
· гидроизоляция на основе битума
· дилатационный слой
· бетон (разуклонка или потолочная конструкция)

HL3100TH

HL8500

HL8300.0

HL150

HL3400
