Обзор → Однослойные плоские кровли → комбинированная кровля с теплоизоляцией → эксплуатируемая (пешеходная) → Зеленая кровля → экстенсивное озеленение → гидроизоляция на основе битума → стандартная конструкция → для кровли площадью до 25 м2

Рисунок


УвеличитьDXFPDF

Detail

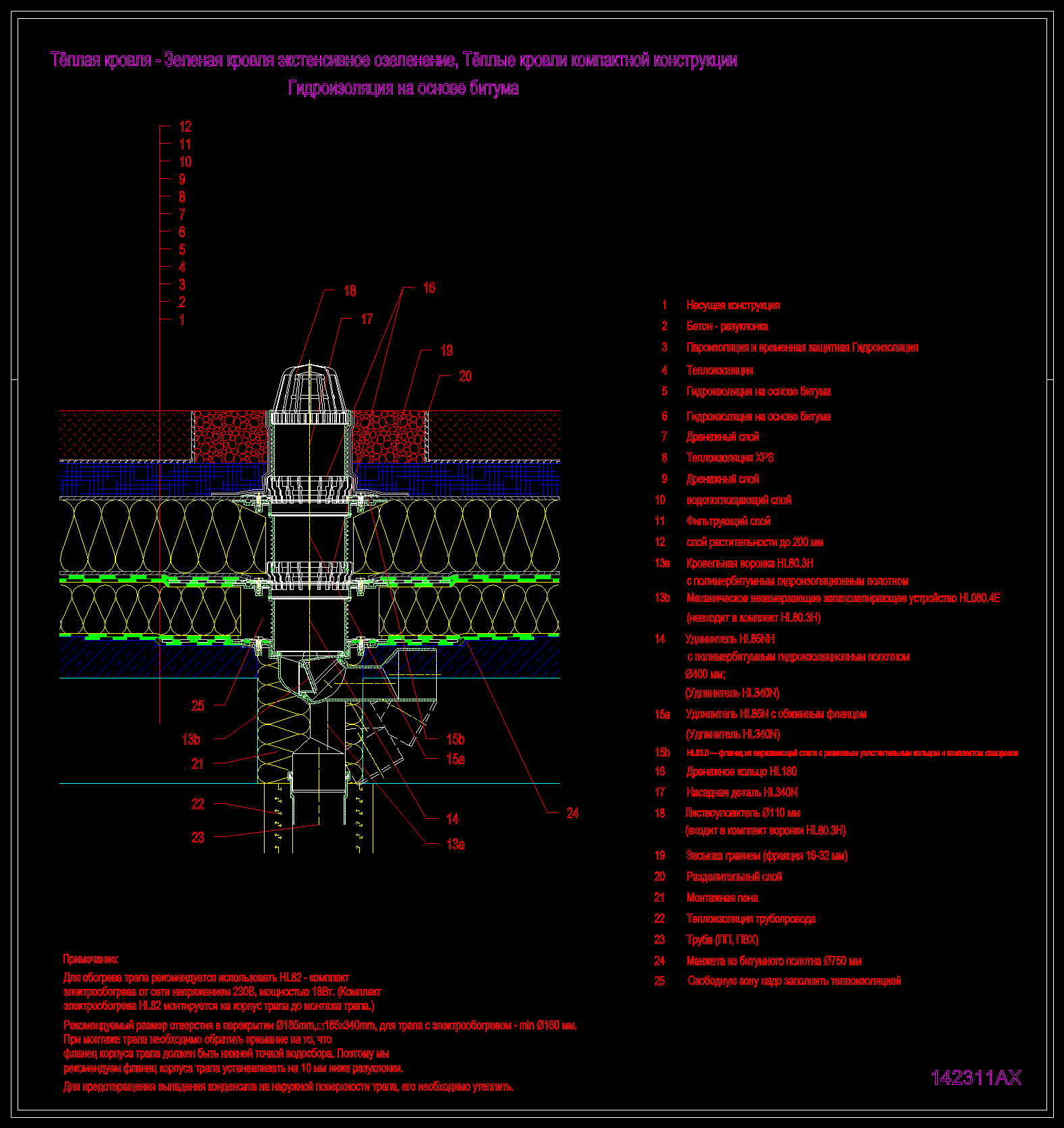

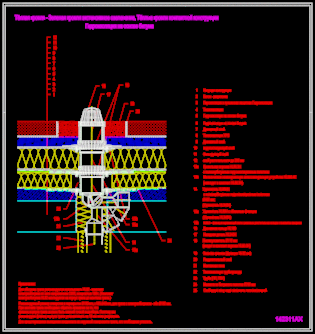

Рисунок 142311ax

разрез кровельного пирога

· слой растительности до 200 мм
· фильтрующий слой
· водопоглощающий слой
· дренажный слой
· теплоизоляция XPS
· дренажный слой
· гидроизоляция на основе битума
· Теплоизоляция
· пароизоляция и временная защитная гидроизоляция
· бетон (разуклонка или потолочная конструкция)

HL80.3H

HL85NH

HL85N

HL83.0

HL180

HL340N

HL080.4E

Заметки

Воронки с подогревом для плоских кровель
Комплектующие детали
Ссылки к монтажу
