Обзор → Однослойные плоские кровли → комбинированная кровля с теплоизоляцией → эксплуатируемая (пешеходная) → Террасы → тротуарная плитка на цементном растворе → гидроизоляция на основе битума → компактная конструкция → для кровли площадью до 25 м2

Рисунок


УвеличитьDXFPDF

Detail

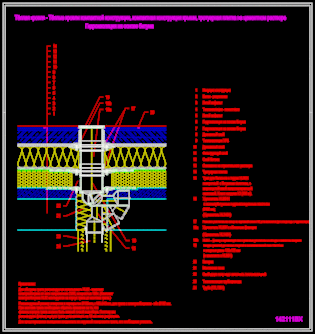

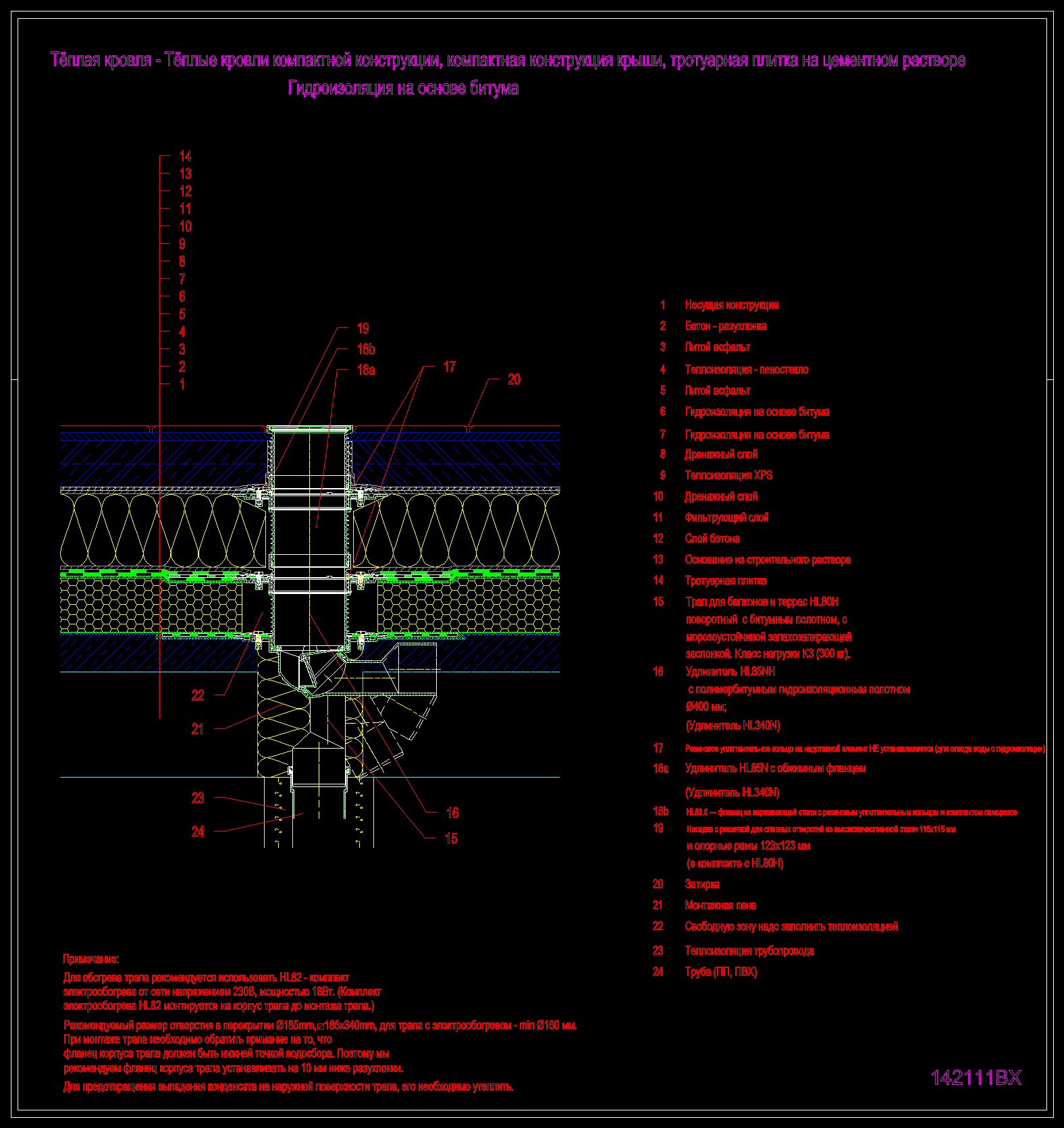

Рисунок 142111bx

разрез кровельного пирога

· тротуарная плитка
· основание из строительного раствора
· слой бетона
· фильтрующий слой
· дренажный слой
· теплоизоляция XPS
· дренажный слой
· гидроизоляция на основе битума
· теплоизоляция - пеностекло
· бетон (разуклонка или потолочная конструкция)

HL80H

HL85NH

HL85N

HL83.0
