Обзор → Однослойные плоские кровли → инверсионная кровля с теплоизоляцией → эксплуатируемая (пешеходная) → Зеленая кровля → интенсивное озеленение → гидроизоляция на основе битума → закрепленный дренажный слой (HL350.1) → для кровли площадью до 25 м2

Рисунок


УвеличитьDXFPDF

Detail

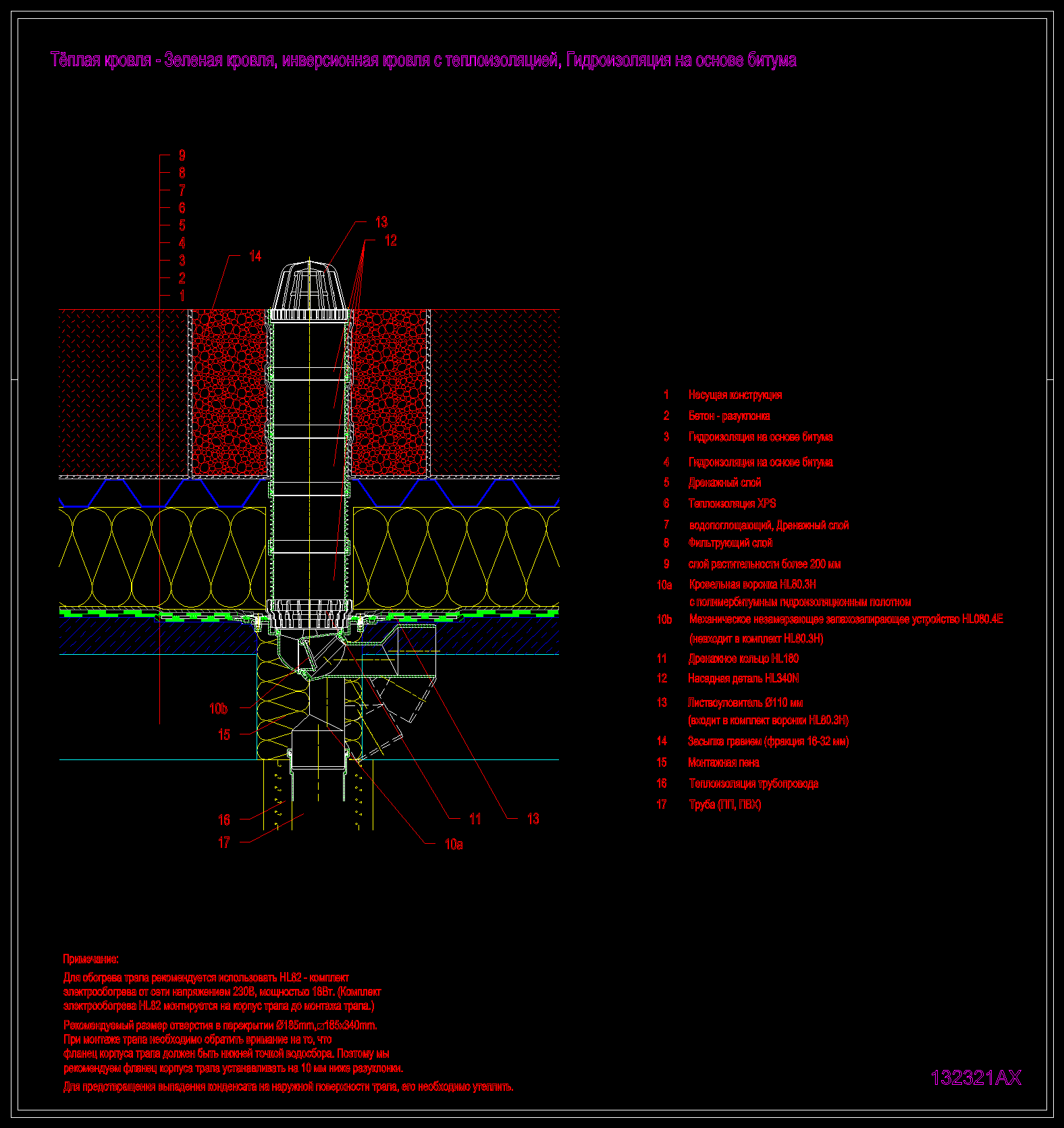

Рисунок 132321ax

разрез кровельного пирога

· слой растительности более 200 мм
· фильтрующий слой
· водопоглощающий слой
· дренажный слой
· теплоизоляция XPS
· дренажный слой
· гидроизоляция на основе битума
· дилатационный слой
· бетон (разуклонка или потолочная конструкция)

HL80.3H

HL340N

HL180

HL080.4E

Заметки

Воронки с подогревом для плоских кровель
Комплектующие детали
Ссылки к монтажу
