Обзор → Однослойные плоские кровли → инверсионная кровля с теплоизоляцией → эксплуатируемая (пешеходная) → Террасы → тротуарная плитка на опорах → гидроизоляция на основе битума → незакрепленный дренажный слой → для кровли площадью от 65 м2

Рисунок


УвеличитьDXFPDF

Detail

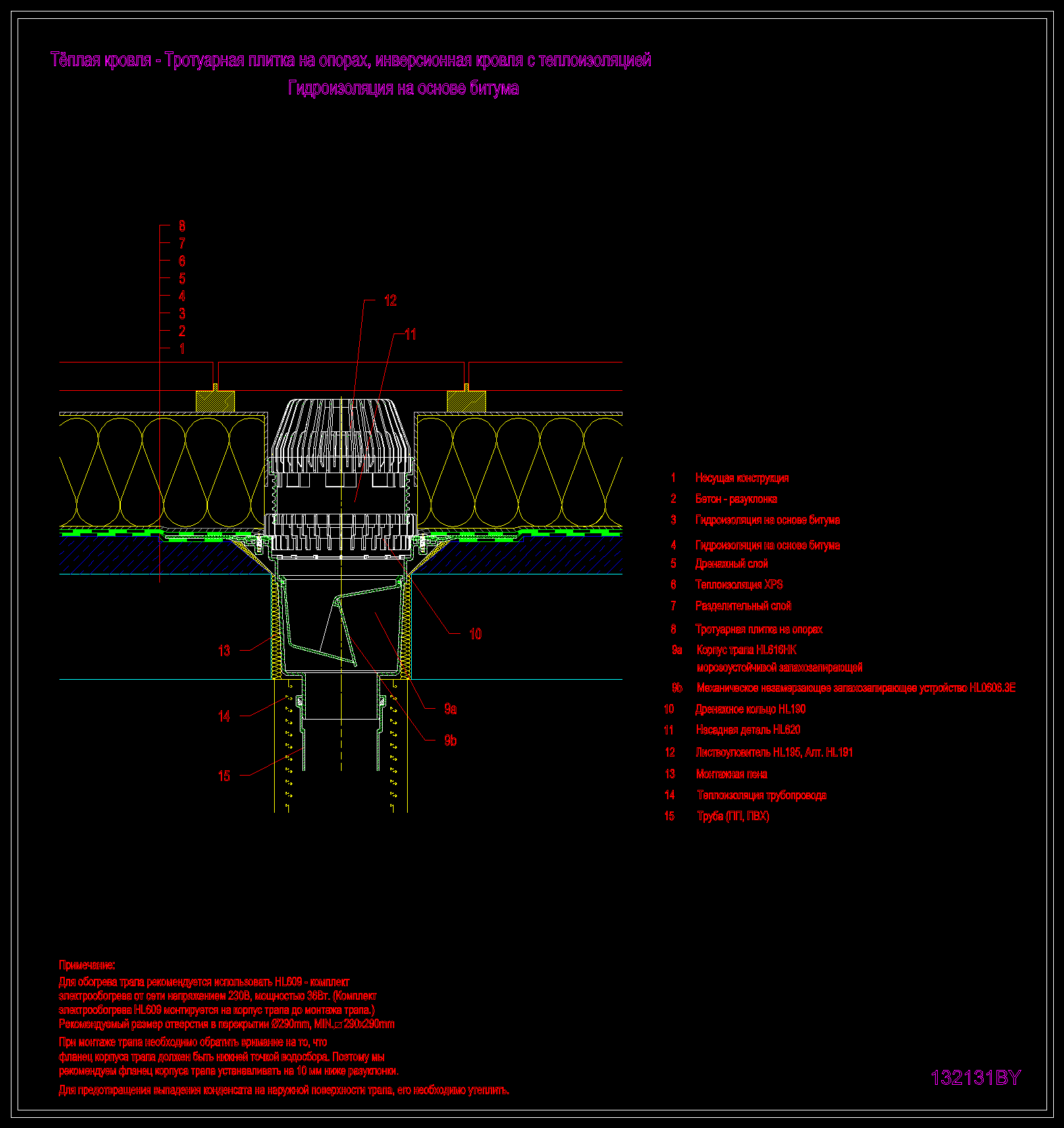

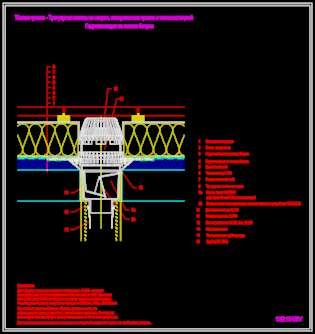

Рисунок 132131by

разрез кровельного пирога

·
· разделительный слой
· теплоизоляция XPS
· дренажный слой
· гидроизоляция на основе битума
· дилатационный слой
· бетон (разуклонка или потолочная конструкция)

HL616KH

HL190

HL620

HL195

HL0606.3E

Заметки

Воронки с подогревом для плоских кровель
Комплектующие детали
Ссылки к монтажу
