Detail

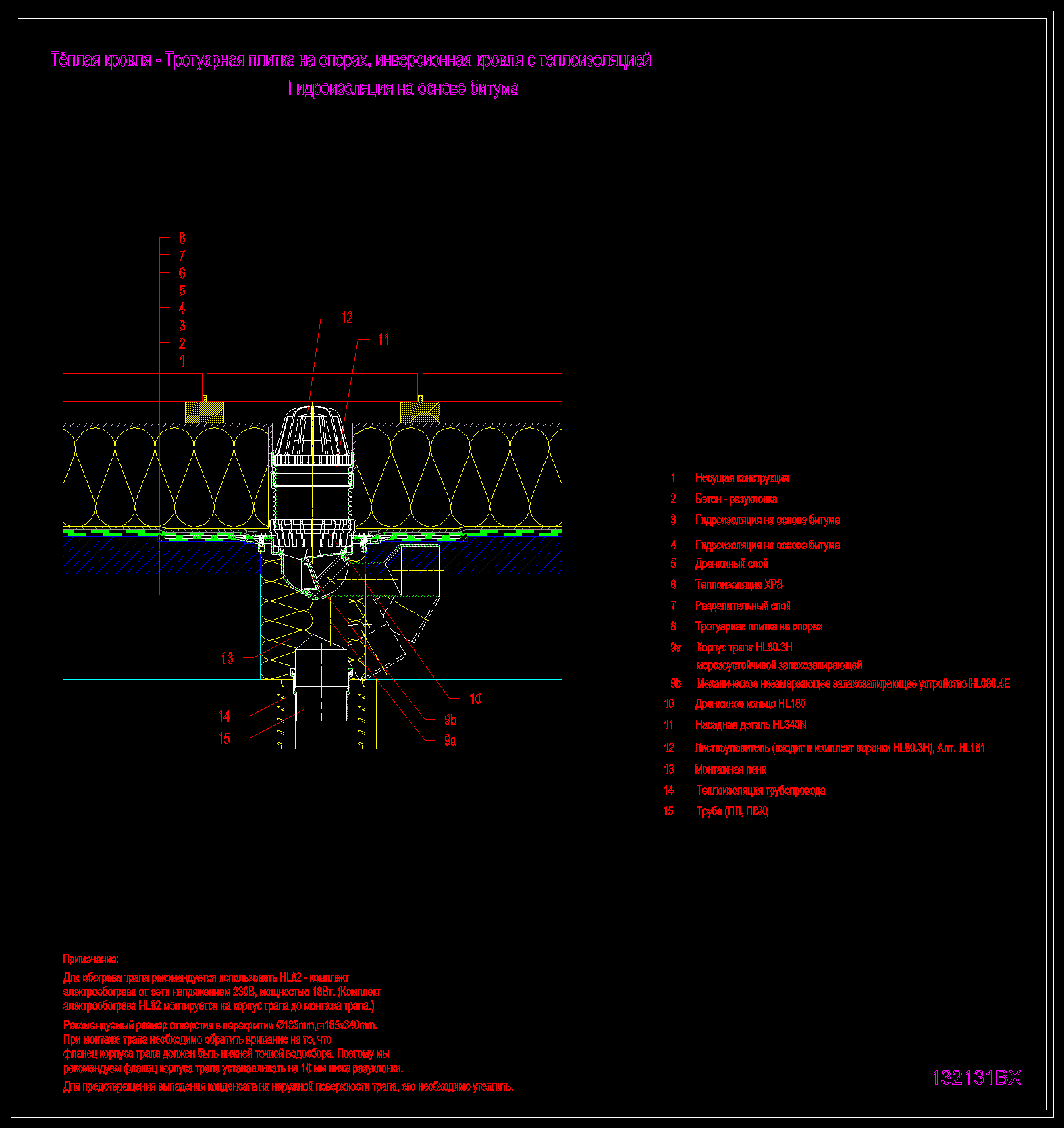

výkres 132131bx

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80.3H

HL180

HL340N

HL080.4E

Poznámka
