Detail

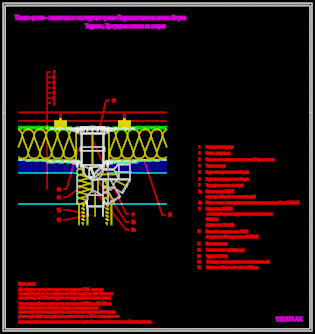

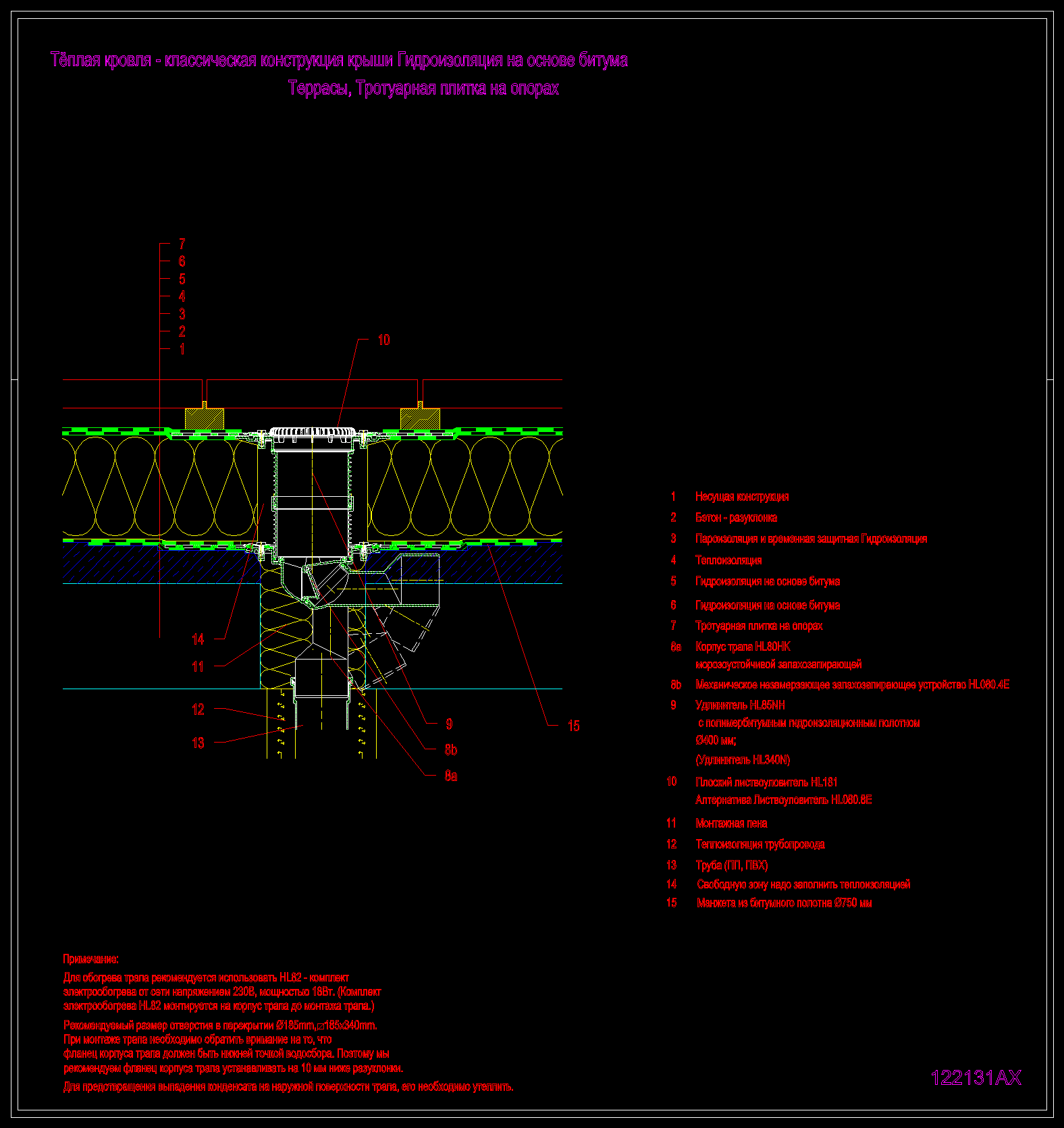

výkres 122131ax

řez vrstvou

· dlažba na podložkách
· hydroizolace asfaltový pás neplnoplošně nalepen nebo volně položen
· tepelná izolace o potřebné únosnosti vůči bodovému zatížení
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80KH

HL85NH

HL340N

HL181

HL080.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
Obsah → Jednoplášťové střechy → S tepelnou izolací o klasickém uspořádání vrstev → Provozní → Terasy → Dlažba na podložky → Hydroizolace z asfaltových pásů → Varianta klasického složení střešního pláště → střechy do 25m2
