výkres


ZvětšitDXFPDF

Detail

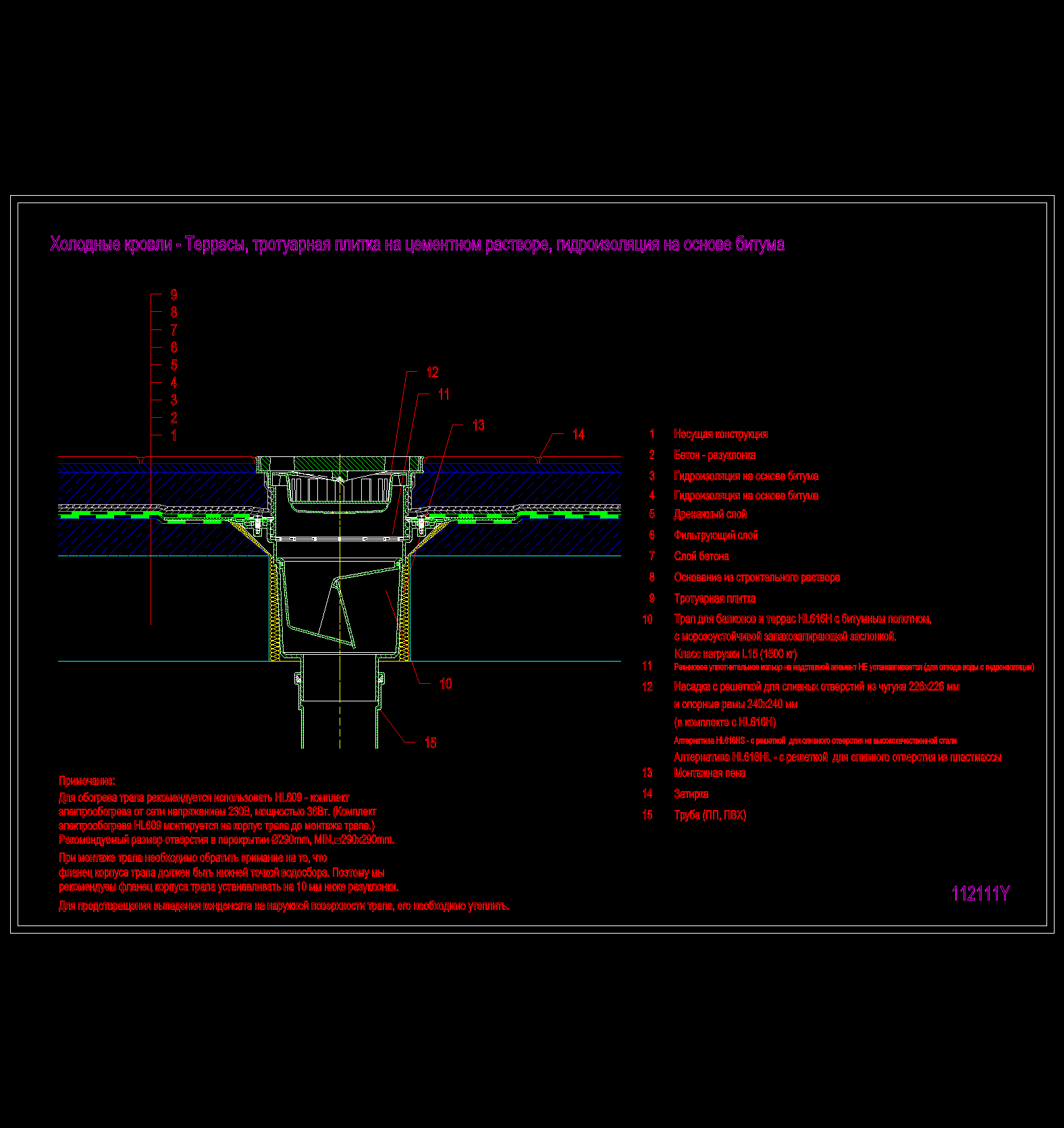

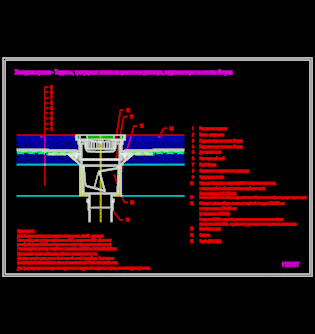

výkres 112111y

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás neplnoplošně nalepen nebo volně položen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616H

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyBez tepelné izolaceProvozníTerasyDlažba do betonuHydroizolace z asfaltových pásůstřechy od 65m2
