Detail

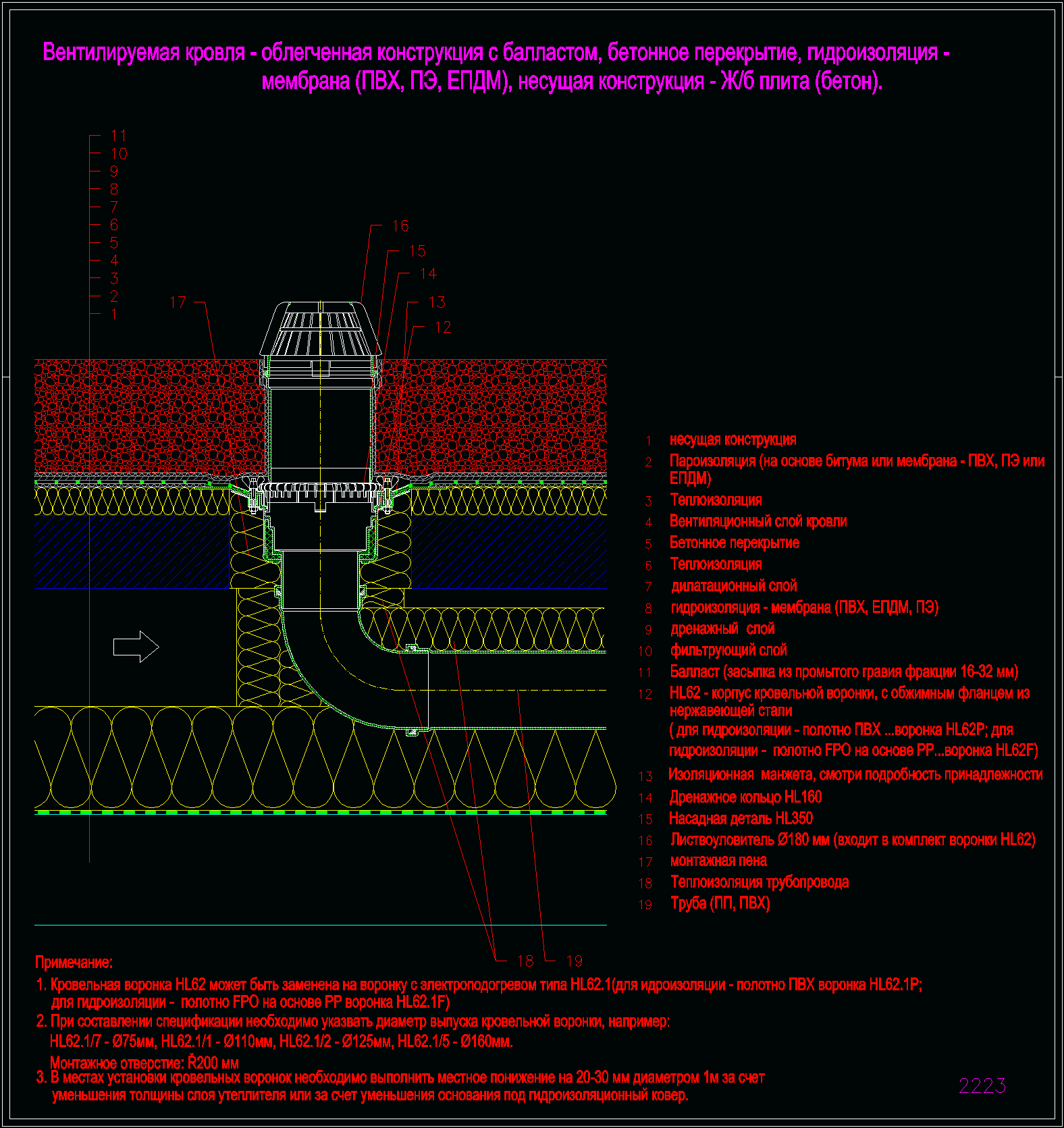

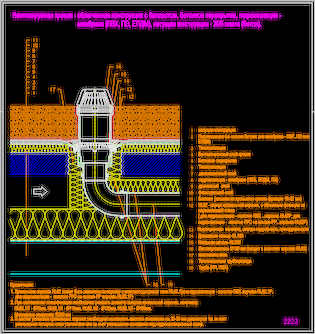

výkres 2223

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· hydroizolace fólie volně položena
· tepelná izolace
· nosná konstrukce horního pláště (beton nebo trapézový plech)
· vzduchová vrstva
· tepelná izolace
· parozábrana
· nosná konstrukce dolního pláště

Doporučované výrobky

HL62

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahDvouplášťové střechyS tepelnou izolací horního pláštěHydroizolace z umělohmotných fóliíZatěžovaný systém
