Detail

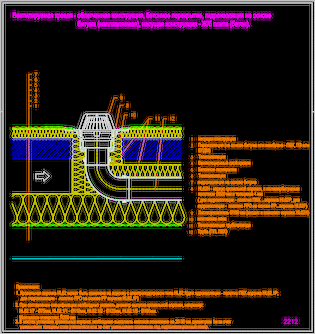

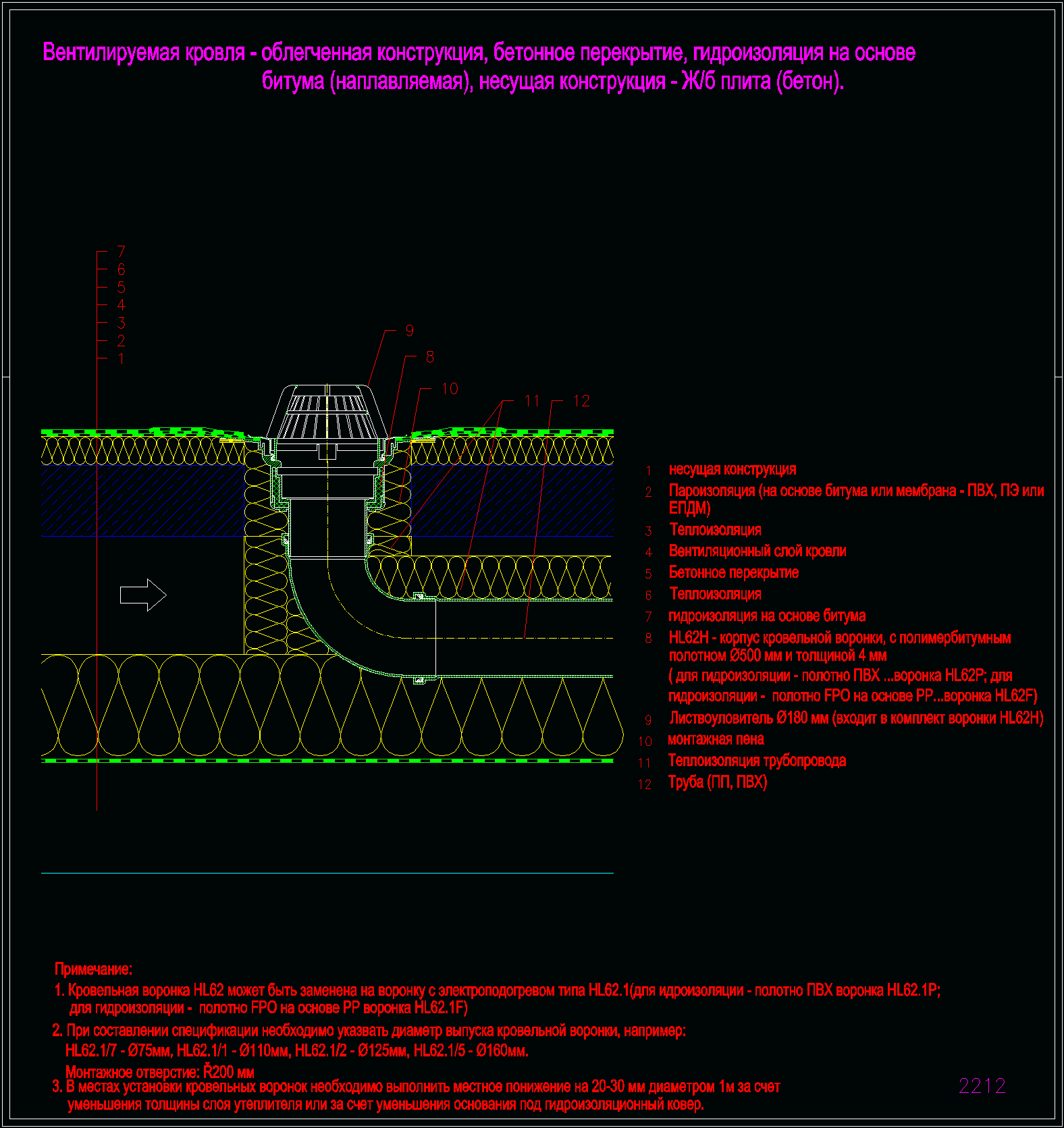

výkres 2212

řez vrstvou

· hydroizolace asfaltový pás volně položen a mechanicky kotven
· tepelná izolace
· nosná konstrukce horního pláště (beton, trapézový plech nebo bednění)
· vzduchová vrstva
· tepelná izolace
· parozábrana
· nosná konstrukce dolního pláště

Doporučované výrobky

HL62H

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahDvouplášťové střechyS tepelnou izolací horního pláštěHydroizolace z asfaltovývh pásůKotvený systém
