Detail

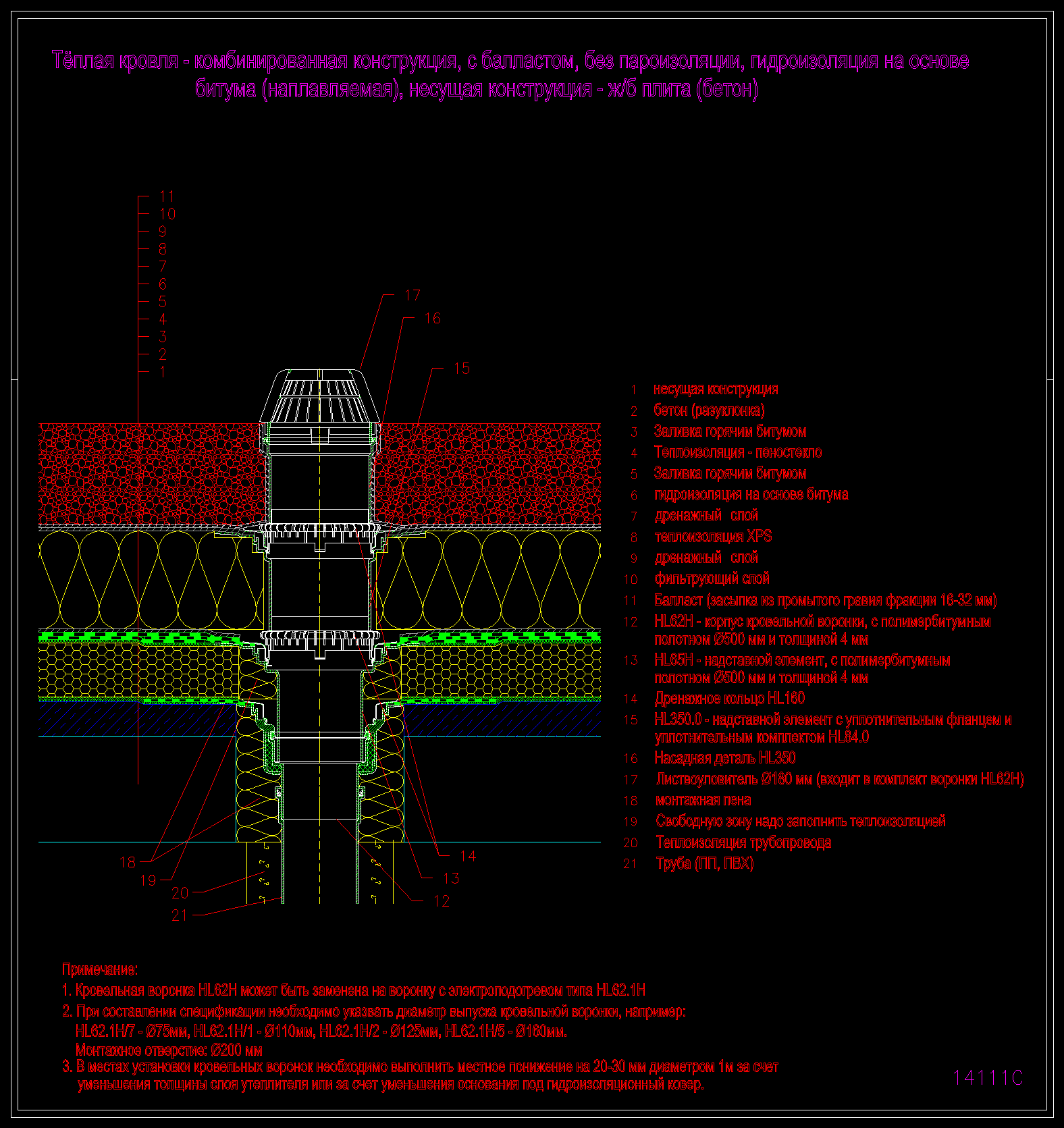

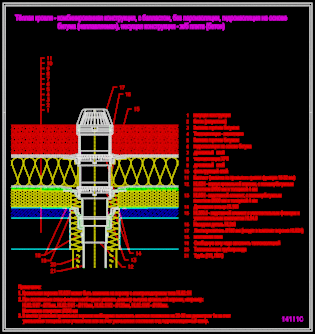

výkres 14111c

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás plnoplšně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65H

HL160

HL350

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
