výkres


ZvětšitDXFPDF

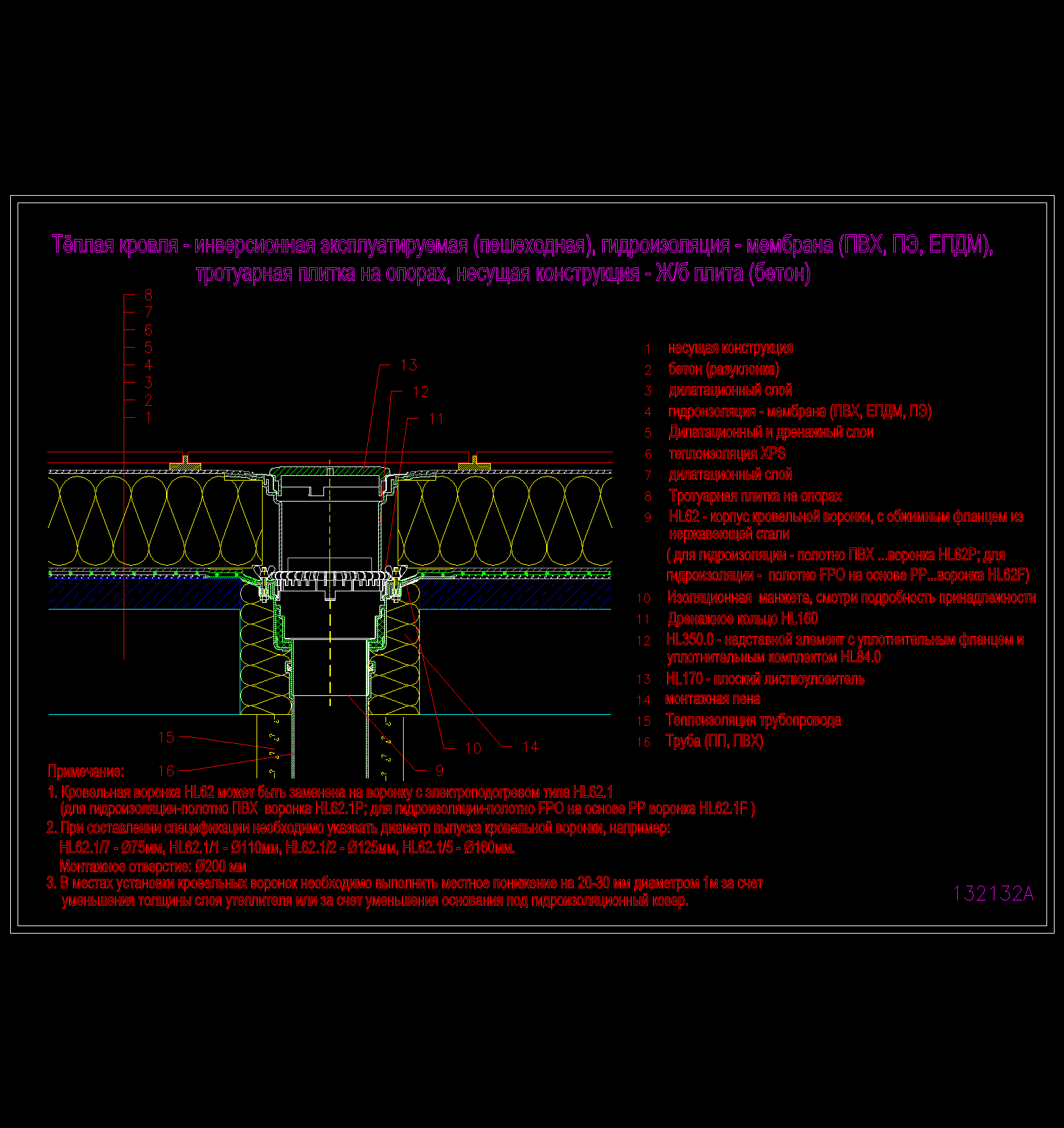

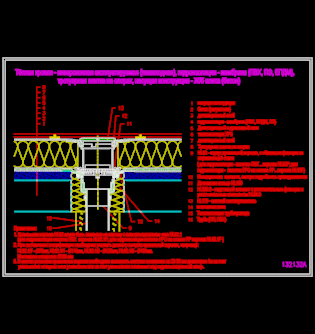

Provozní střechy (vtoky se zápachovou klapkou)


Detail

výkres 132132a

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL62P

HL160

HL350.0

HL170

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníTerasyDlažba na podložkáchHydroizolace z umělohmotných foliíkotvená drenážní vrstva(HL350.1)
