Обзор → Однослойные плоские кровли → инверсионная кровля с теплоизоляцией → не эксплуатируемая → гидроизоляция - мембрана (ПВХ, ЕПДМ, ПЭ) → закрепленный дренажный слой (HL350.1)

Рисунок


УвеличитьDXFPDF

Detail

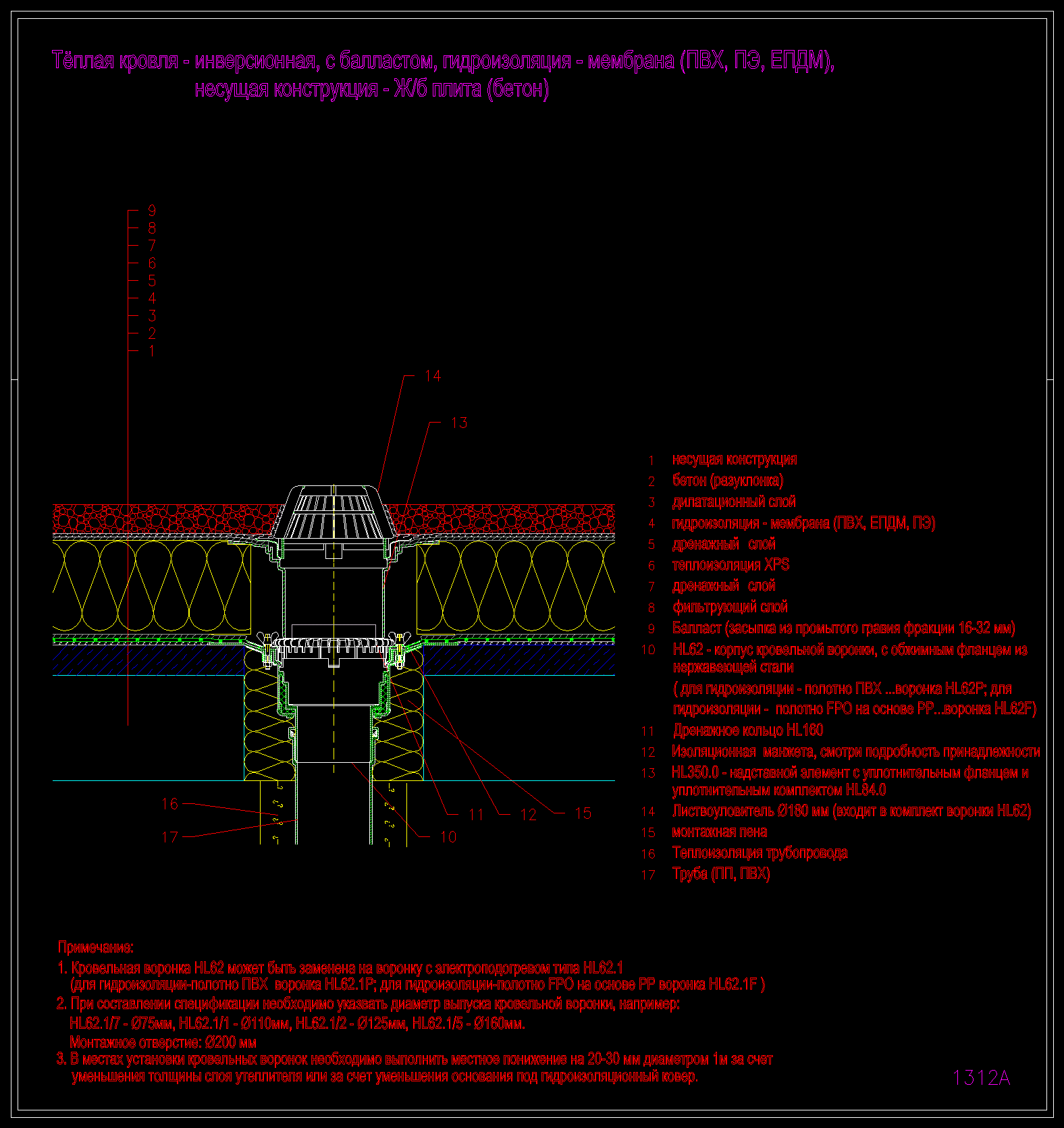

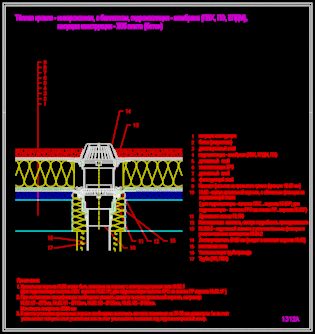

Рисунок 1312a

разрез кровельного пирога

· стабилизирующий слой
· фильтрующий слой
· дренажный слой
· теплоизоляция XPS
· разделительный водонепроницаемый слой
· гидроизоляция - мембрана (ПВХ, ЕПДМ, ПЭ)
· разделительный слой
· бетон (разуклонка или потолочная конструкция)

HL62

HL62P

HL350.0

HL160

HL350
