Обзор → Однослойные плоские кровли → инверсионная кровля с теплоизоляцией → не эксплуатируемая → гидроизоляция на основе битума → незакрепленный дренажный слой

Рисунок


УвеличитьDXFPDF

Detail

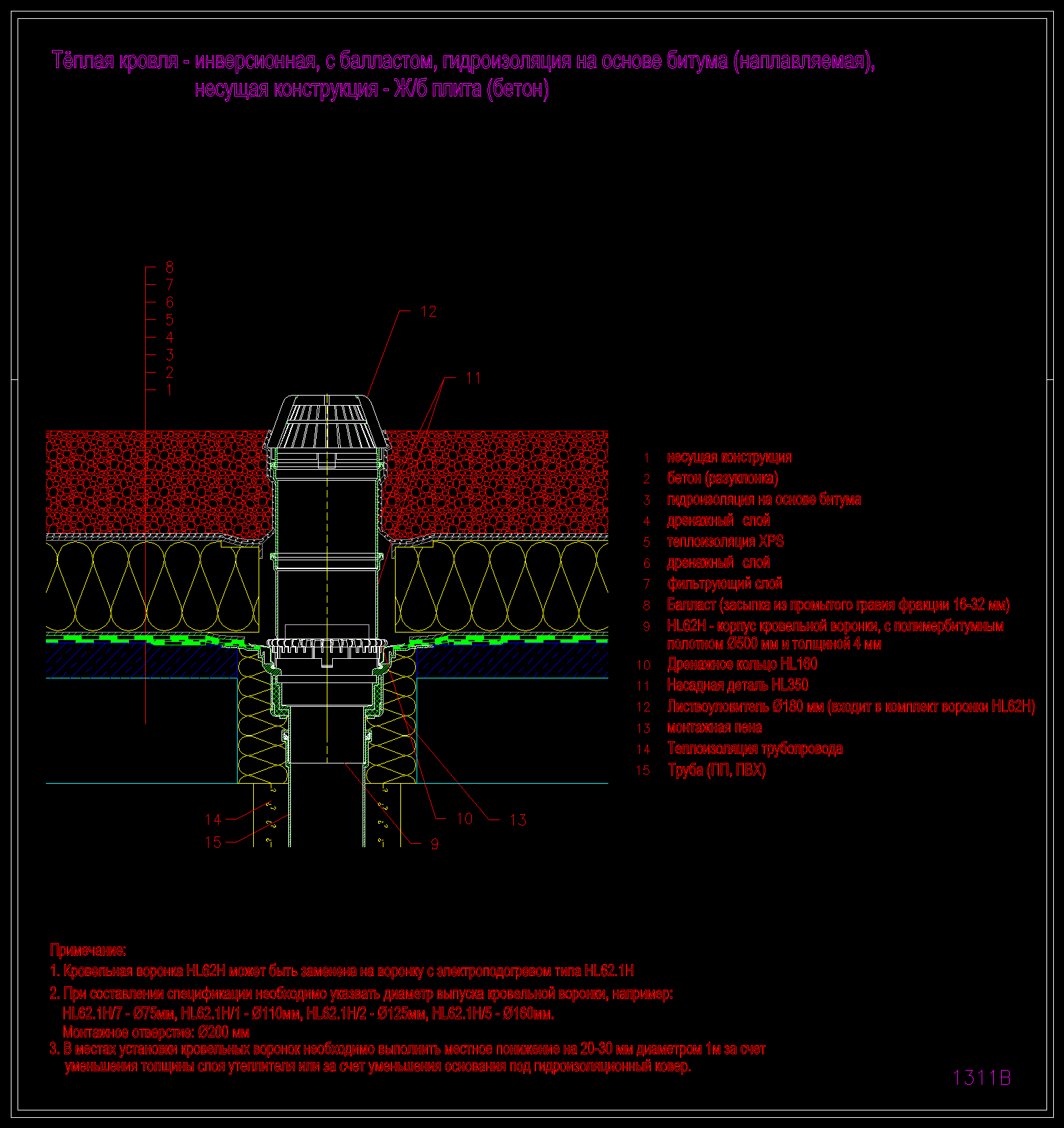

Рисунок 1311b

разрез кровельного пирога

· стабилизирующий слой
· фильтрующий слой
· дренажный слой
· теплоизоляция XPS
· дренажный слой
· гидроизоляция на основе битума
· дилатационный слой
· бетон (разуклонка или потолочная конструкция)

HL62H

HL160

HL350

Заметки

Воронки с подогревом для плоских кровель
Комплектующие детали
Ссылки к монтажу
