Рисунок


УвеличитьDXFPDF

Provozní střechy (vtoky se zápachovou klapkou)


для кровли площадью до 25 м2

для кровли площадью до 65 м2

для кровли площадью от 65 м2

Detail

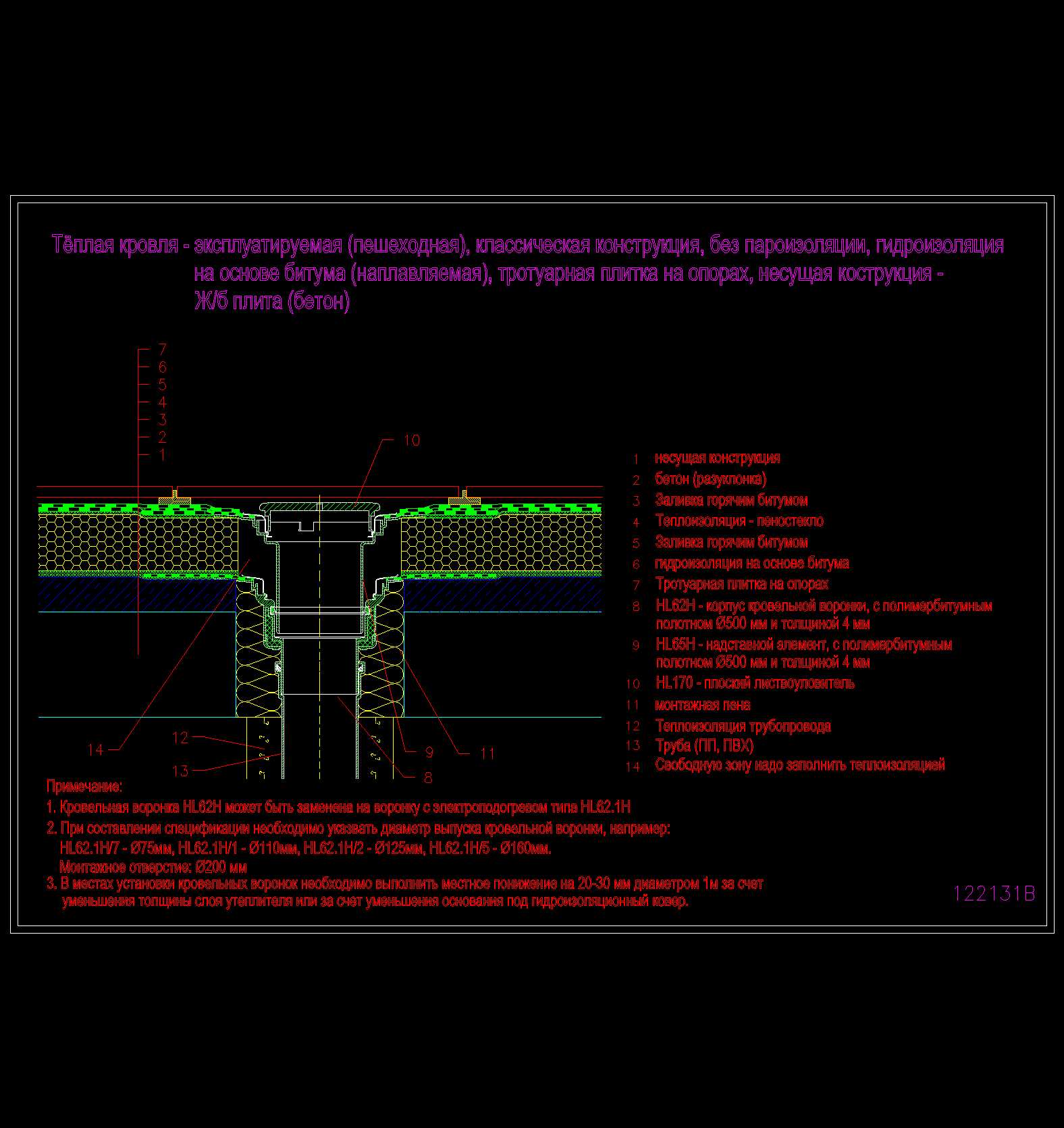

Рисунок 122131b

разрез кровельного пирога

·
· гидроизоляция на основе битума
· теплоизоляция - пеностекло
· бетон (разуклонка или потолочная конструкция)

HL62H

HL65H

HL170

Заметки

Воронки с подогревом для плоских кровель
Комплектующие детали
Ссылки к монтажу
Помощь
