Obsah → Jednoplášťové střechy → S tepelnou izolací o klasickém uspořádání vrstev → Nepochůzné → Podklad souvrství střešního pláště - beton → Hydroizolace z asfaltových pásů → Zatěžovaný systém → Varianta s parozábranou

výkres


ZvětšitDXFPDF

Detail

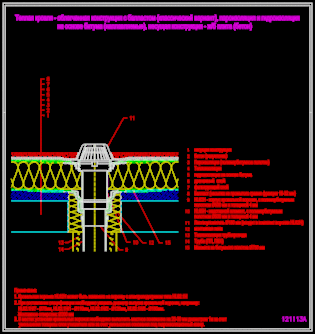

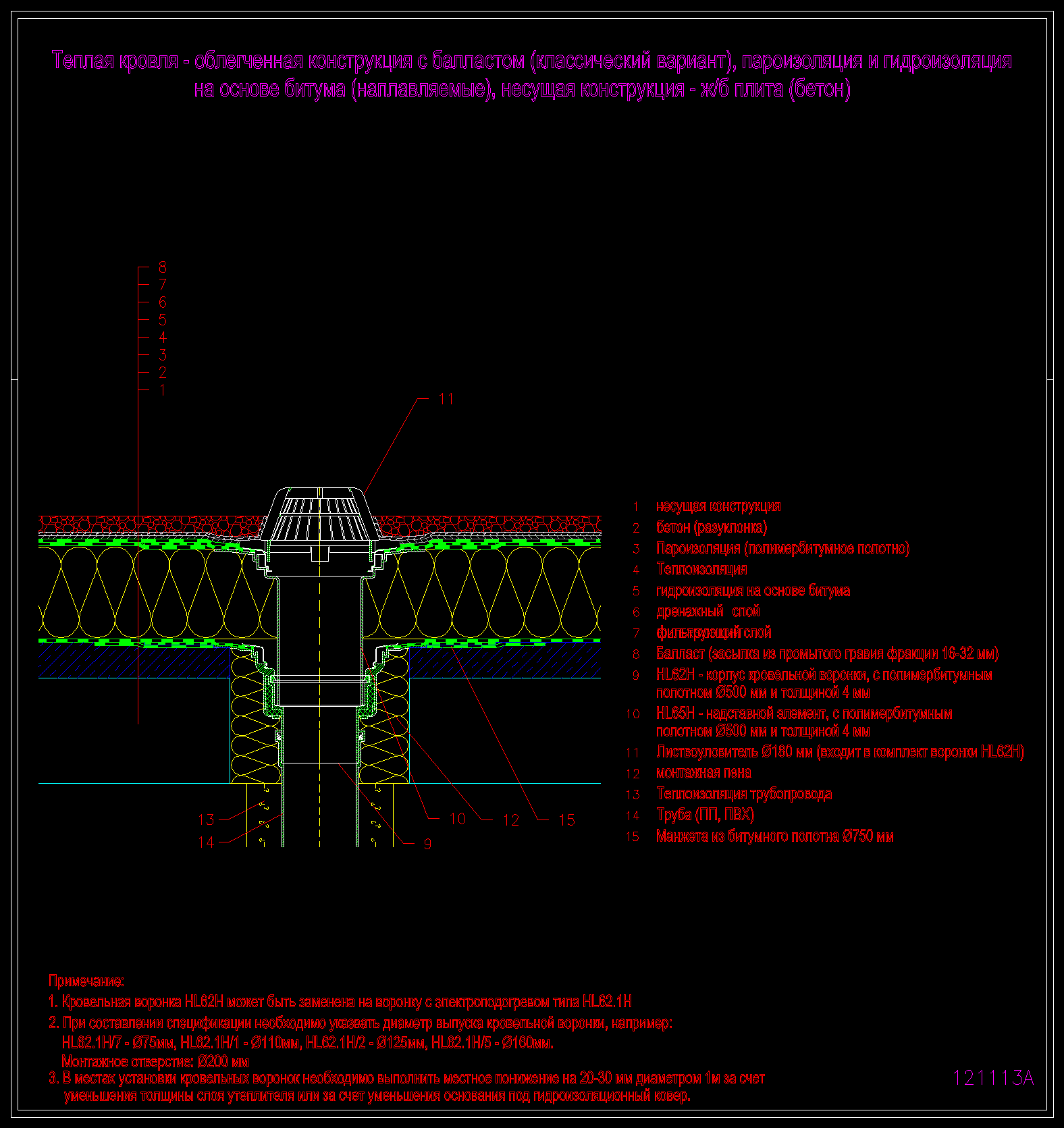

výkres 121113a

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás volně položen
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65H

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
