výkres


ZvětšitDXFPDF

Detail

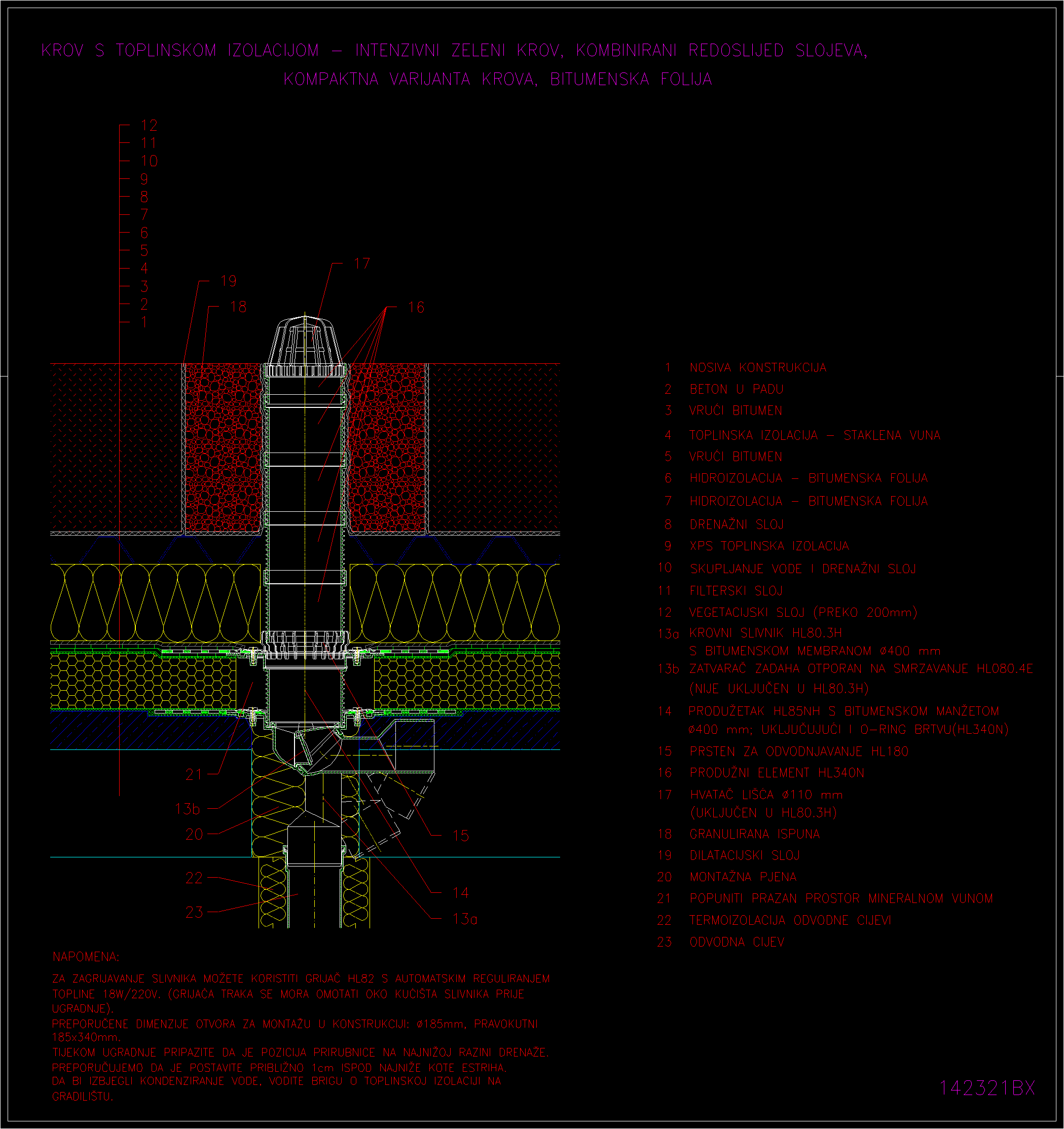

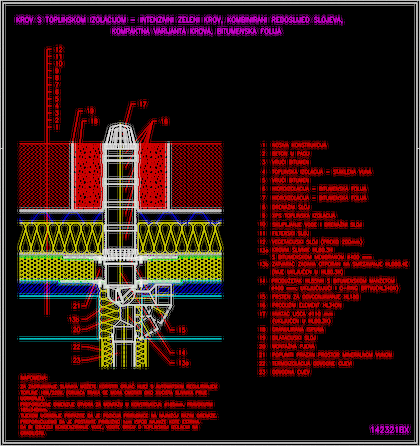

výkres 142321bx

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace
· hydroizolace
· asfaltový pás plnoplošně nalepen
· tepelná izolace
· pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80.3H

HL85NH

HL180

HL340N

HL080.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o kombinovaném pořadí vrstevProvozníZatravněníIntenzivníHydroizolace z asfaltových pásůKompaktní střecha v kombinovaném pořadí vrstevstřechy do 25m2
