výkres


ZvětšitDXFPDF

Detail

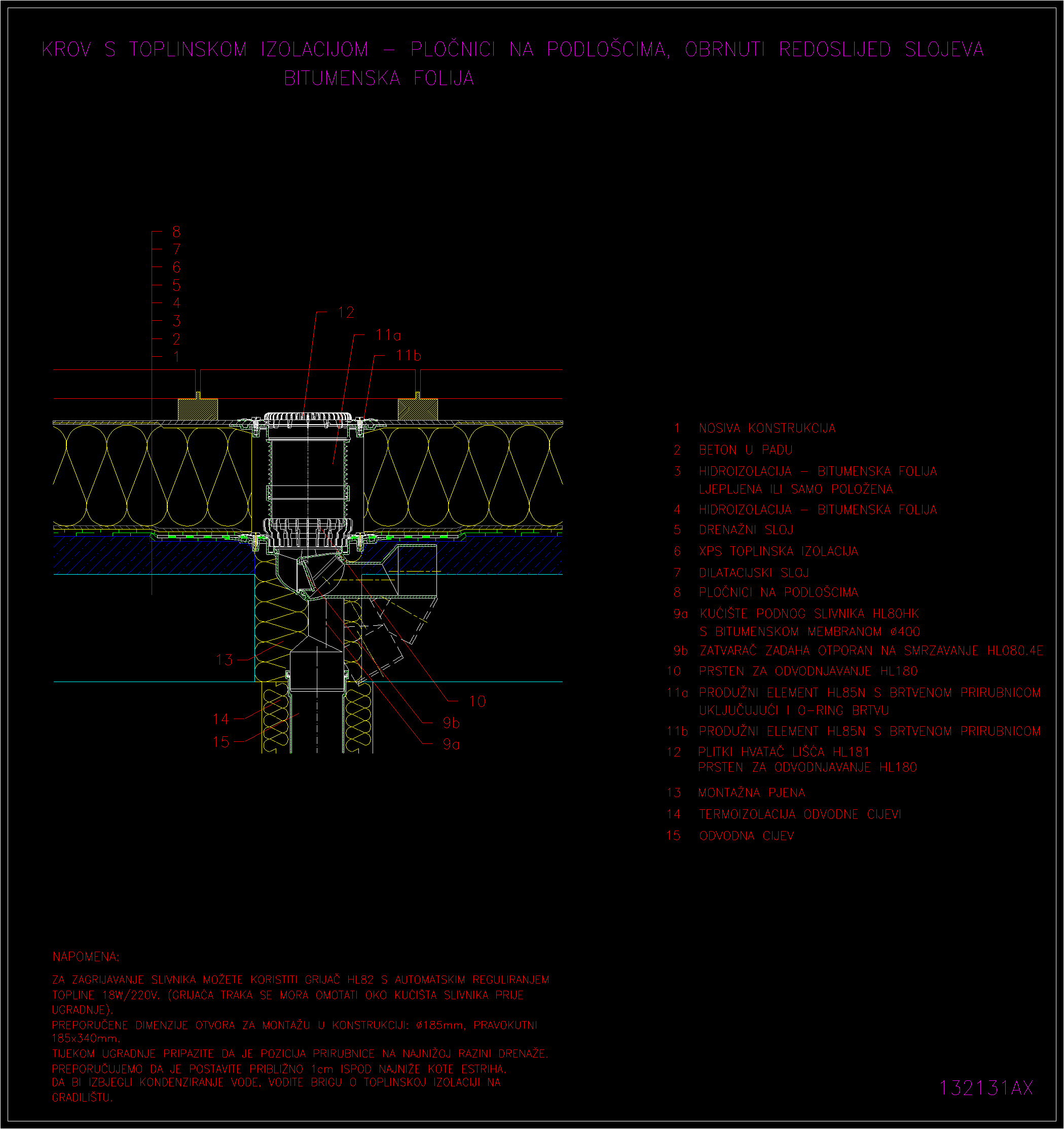

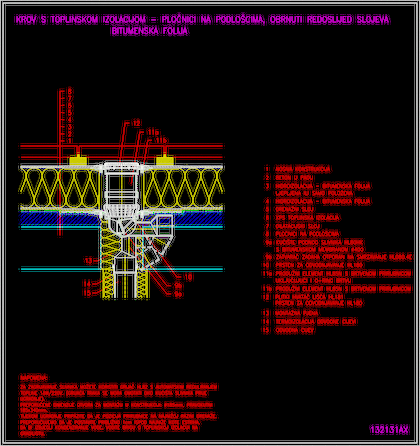

výkres 132131ax

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80KH

HL85N

HL83.0

HL180

HL340N

HL080.4E

HL181

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníTerasyDlažba na podložkáchHydroizolace z asfaltových pásůkotvená drenážní vrstva(HL350.1)střechy do 25m2
