výkres


ZvětšitDXFPDF

Detail

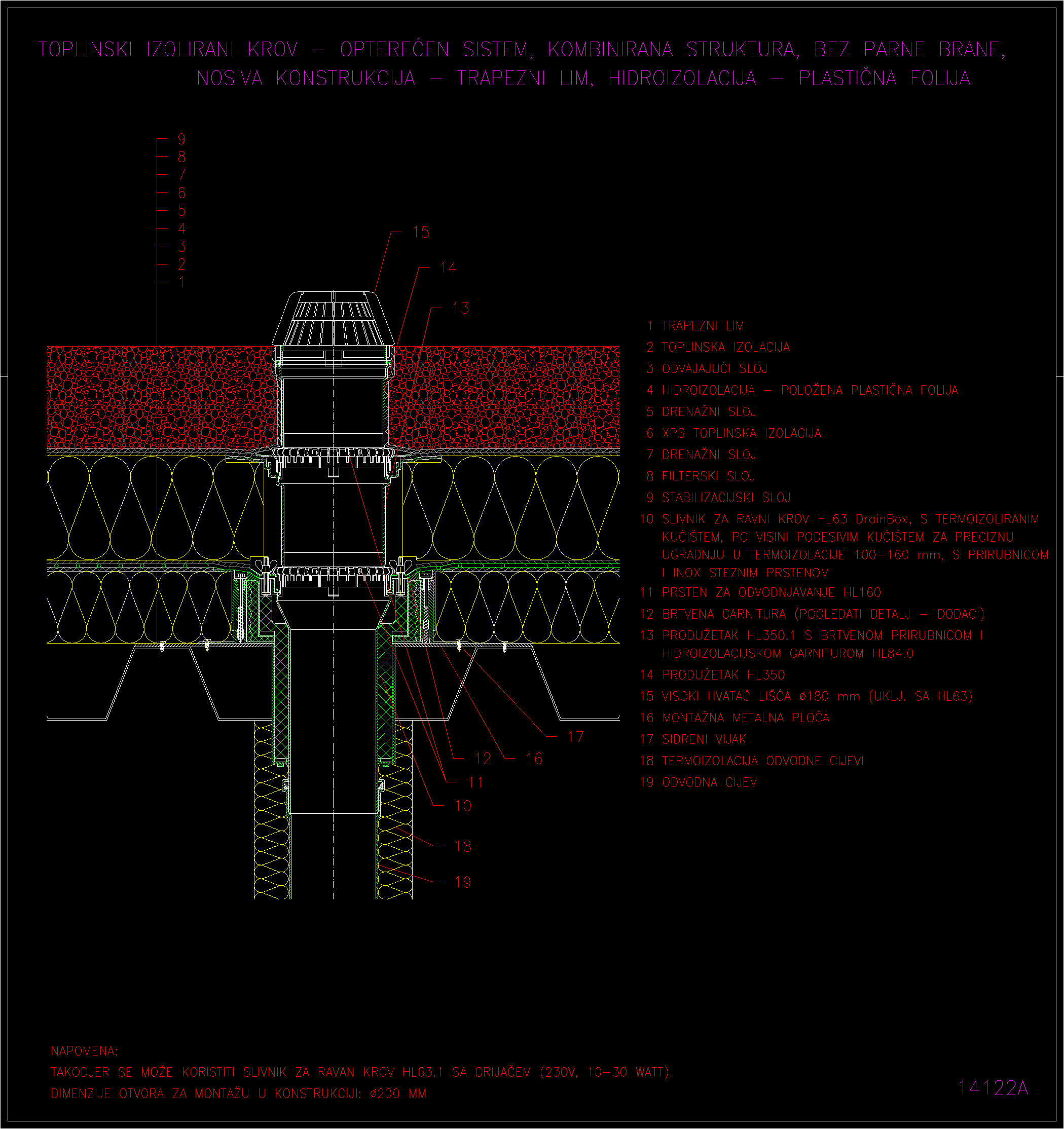

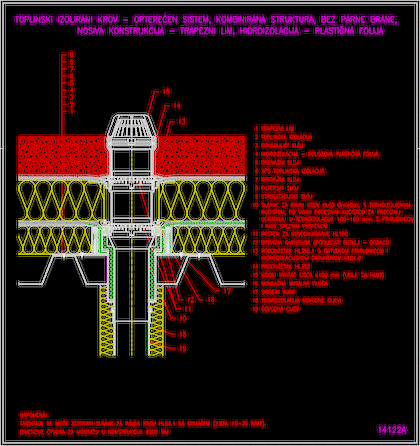

výkres 14122a

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie
· tepelná izolace
· trapézový plech

Doporučované výrobky

HL63

HL63P

HL160

HL350

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o kombinovaném pořadí vrstevNepochůznéPodklad souvrství střešního pláště - trapézový plechHydroizolace z umělohmotných fóliíVarianta bez parozábrany
