výkres


ZvětšitDXFPDF

Detail

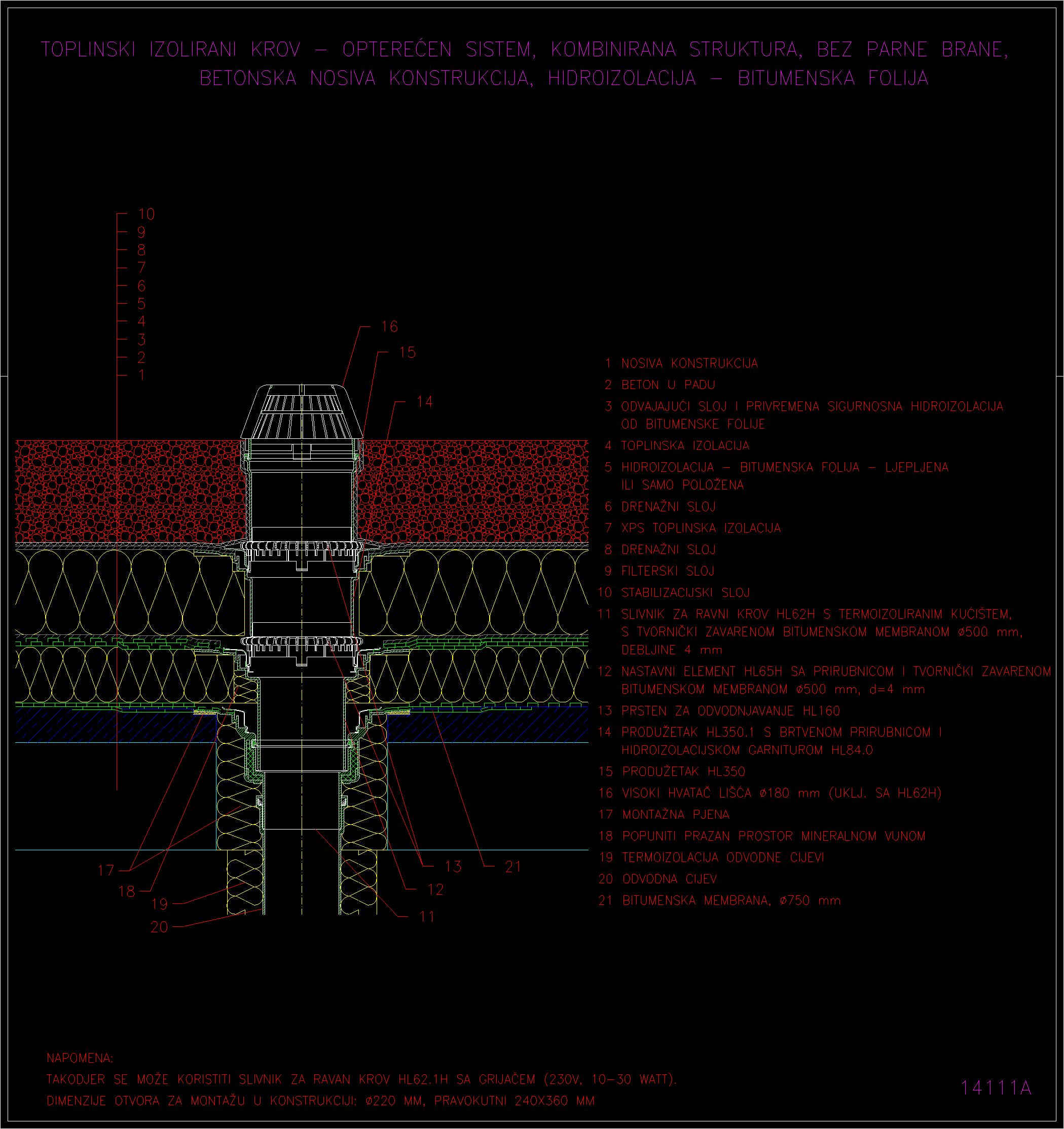

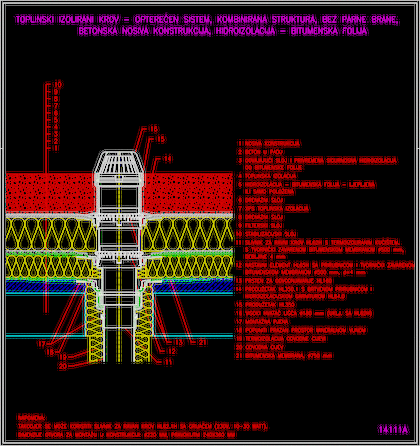

výkres 14111a

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás
· tepelná izolace
· separační vrstva (asf. pás typu R)
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65H

HL160

HL350

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o kombinovaném pořadí vrstevNepochůznéPodklad souvrství střešního pláště - betonHydroizolace z asfaltových pásůVarianta složení bez parozábrany
