Provozní střechy (vtoky se zápachovou klapkou)


Detail

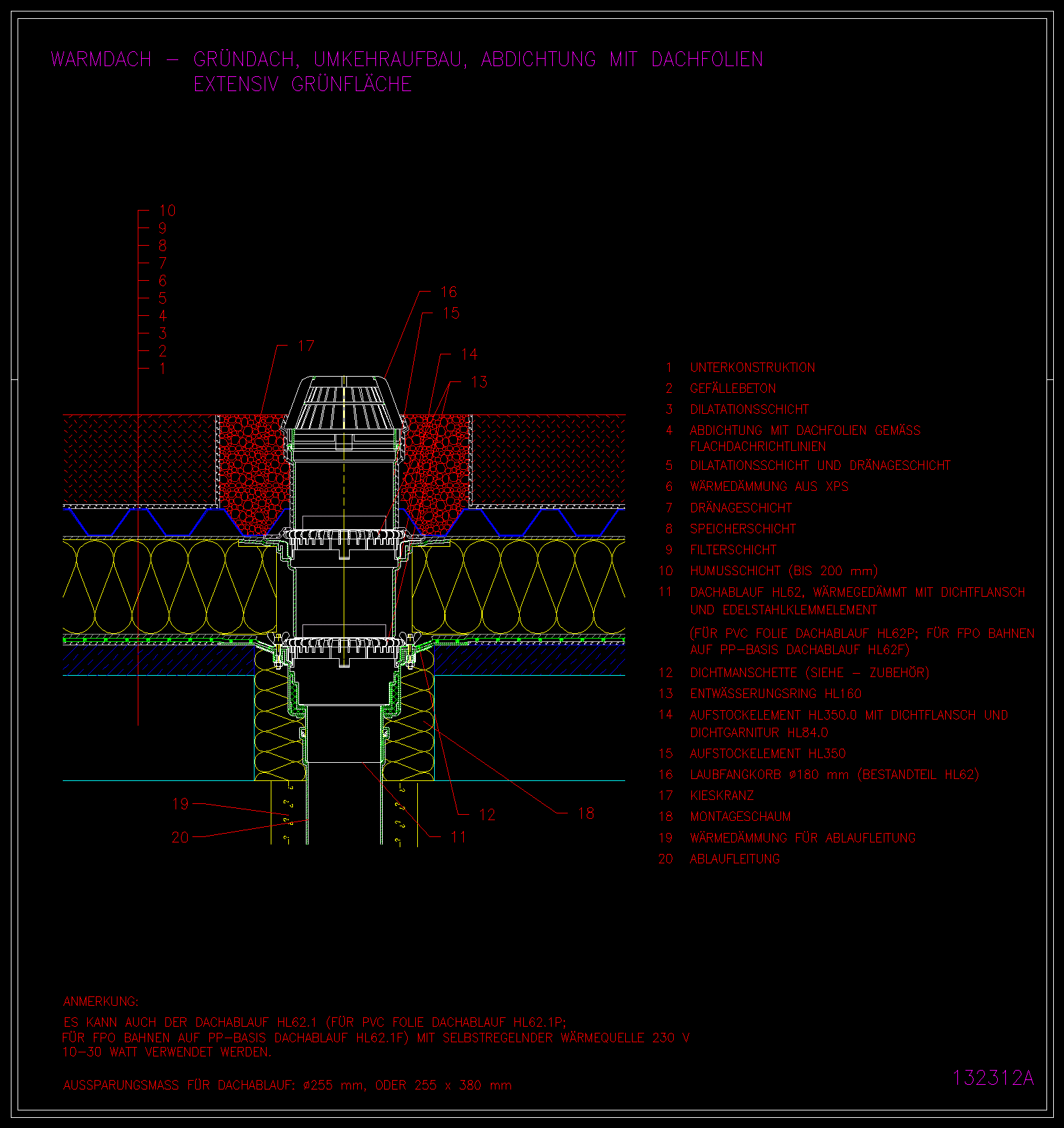

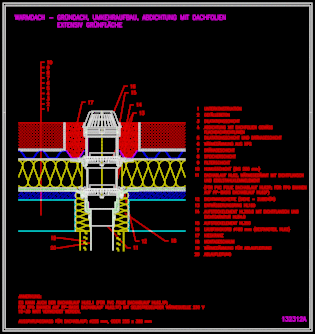

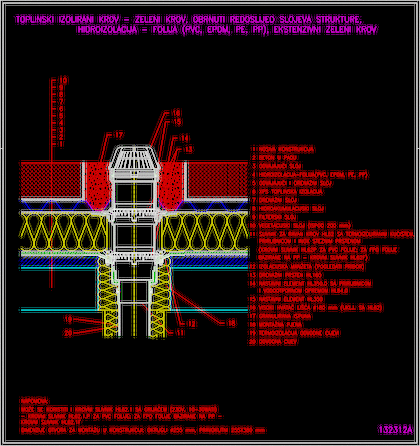

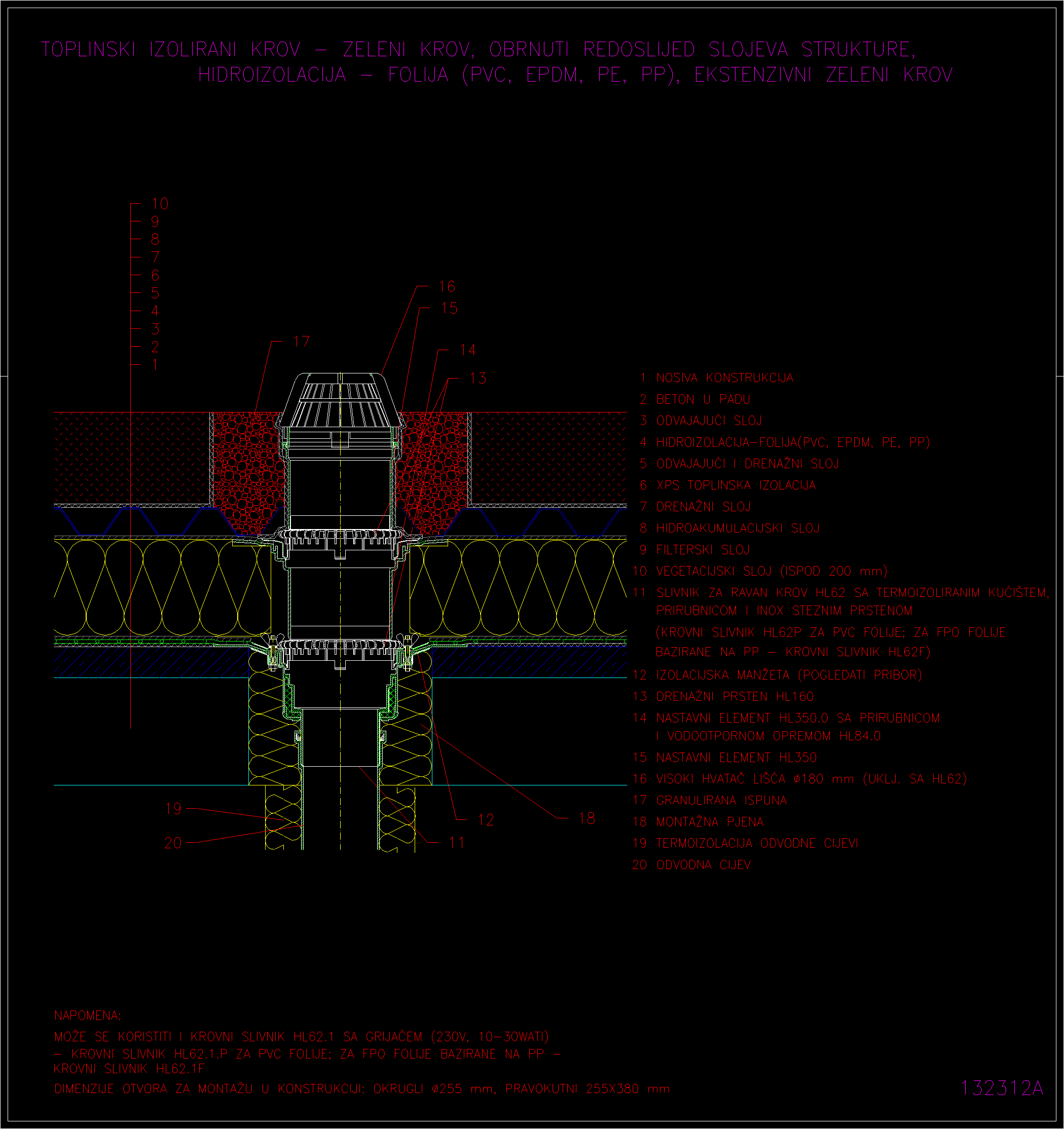

výkres 132312a

řez vrstvou

· vegetační vrstva do 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL62P

HL350.0

HL160

HL350

Poznámka
