Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Nepochůzné → Hydroizolace z umělohmotných fólií → kotvená drenážní vrstva(HL65)

výkres


ZvětšitDXFPDF

Detail

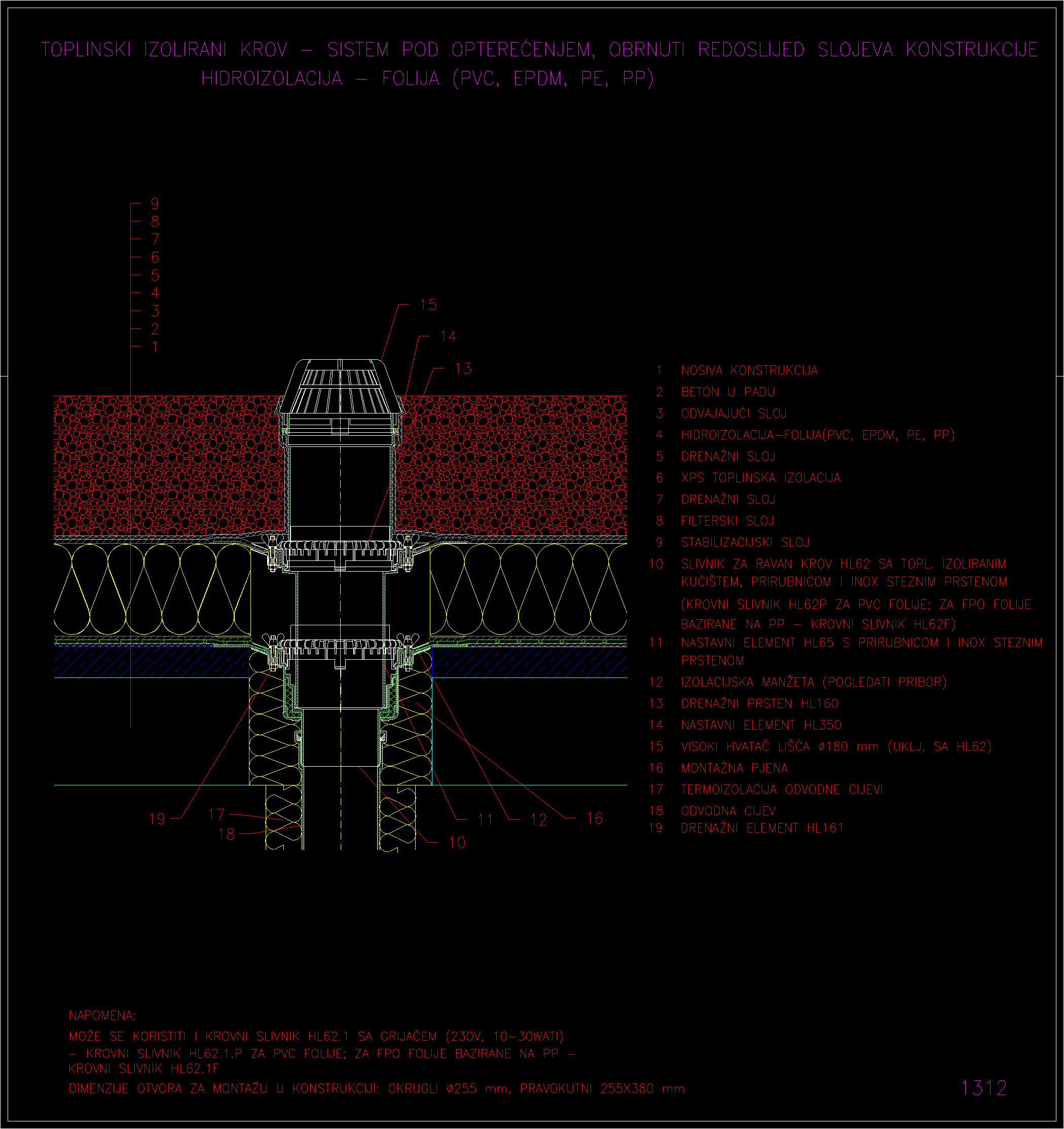

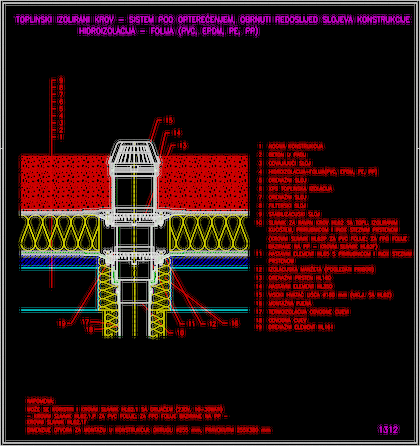

výkres 1312

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová folie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL62P

HL65

HL161

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
