Obsah → Jednoplášťové střechy → S tepelnou izolací o obráceném pořadí vrstev → Nepochůzné → Hydroizolace z asfaltových pásů → kotvená drenážní vrstva(HL350.1)

výkres


ZvětšitDXFPDF

Detail

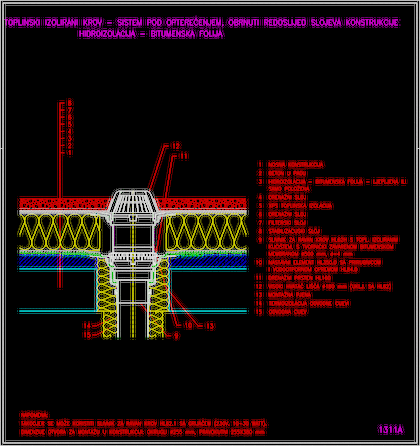

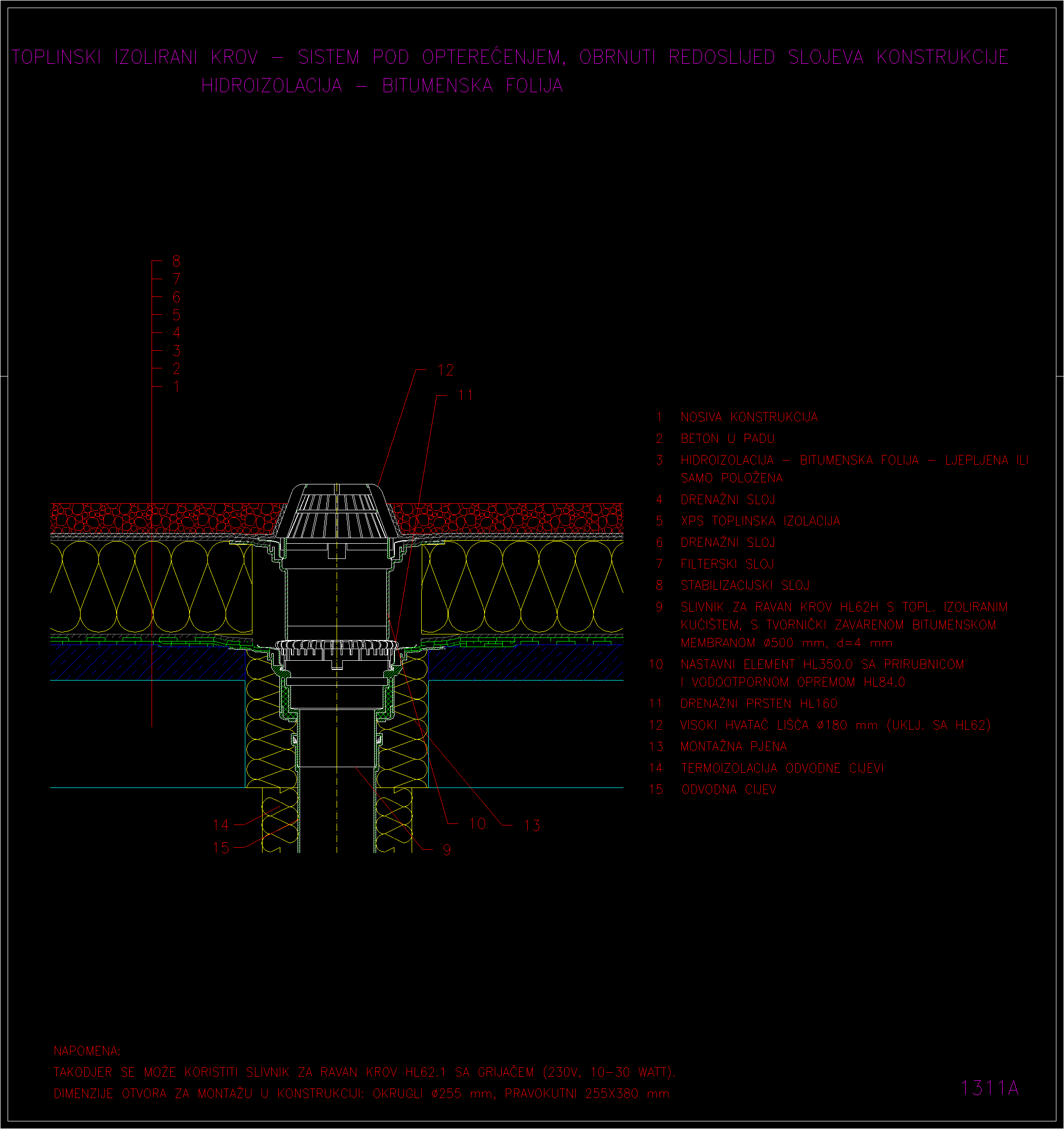

výkres 1311a

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně spojen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL350.0

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
