výkres


ZvětšitDXFPDF

Detail

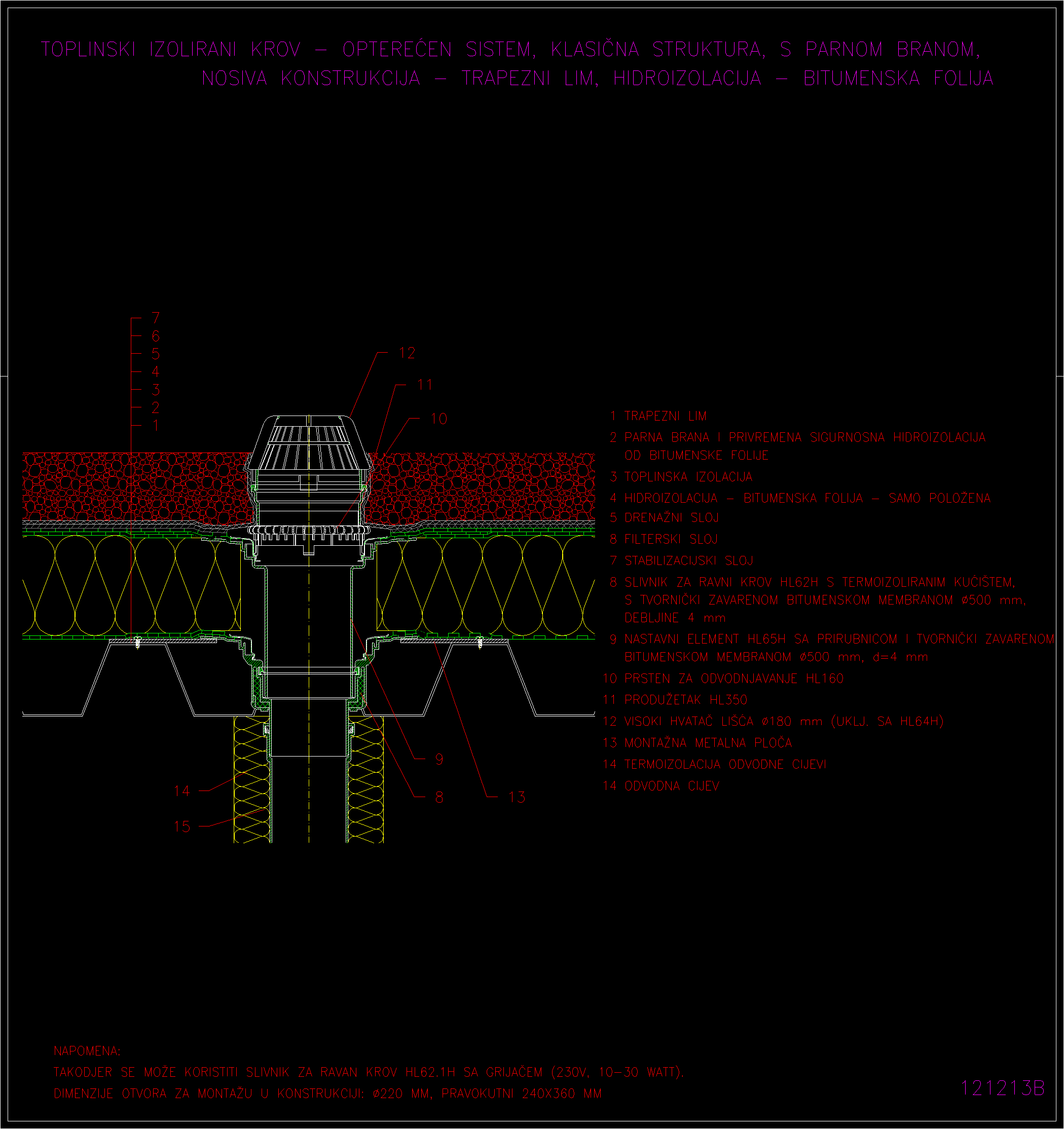

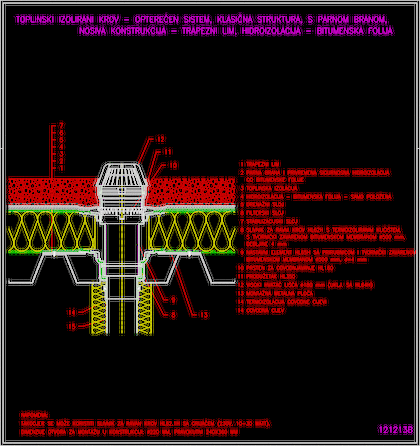

výkres 121213b

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás volně položen
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· trapézový plech

Doporučované výrobky

HL62H

HL65H

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevNepochůznéPodklad souvrství střešního pláště - trapézový plechHydroizolace z asfaltových pásůZatěžovaný systémVarianta s parozábranou
