Content → Mono-layer roofs → With thermal insulation with classical layers → Trafficable → Terraces → Pavement embedded in concrete → Hydroizolace stěrkové (alternatívní) → Hydroizolace z umělohmotných fólii → Classic layer construction → se standardní izolační soupravou → For roof area up to 65m2

drawing


MagnifyDXFPDF

Detail

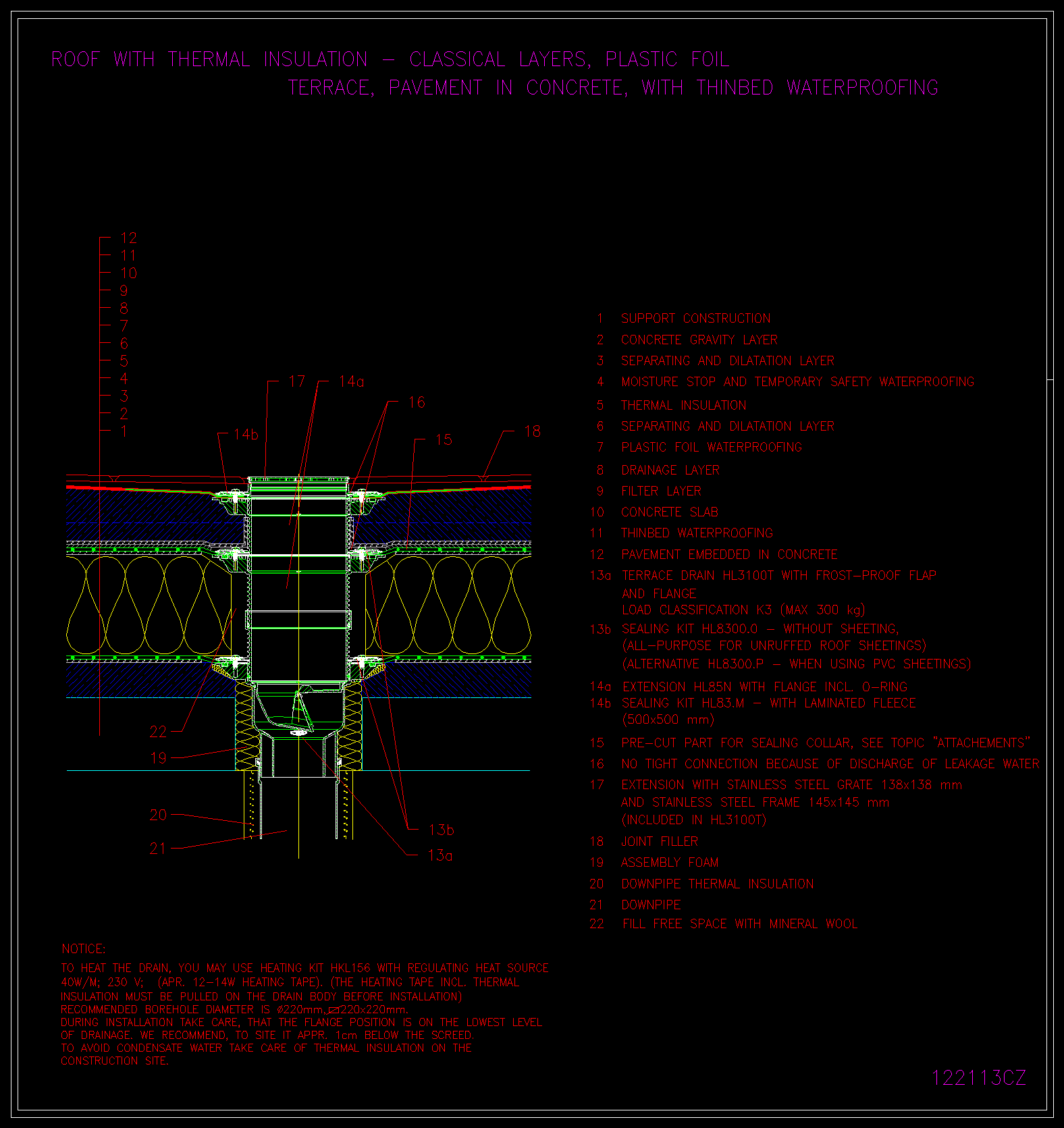

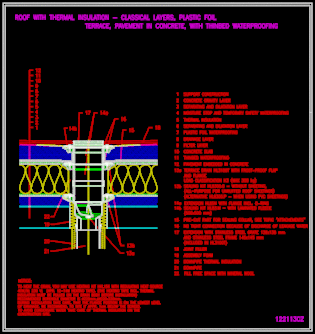

drawing 122113cz

layer section

· pavement
· Glued cement
· thinbed waterproofing
· concrete slab
· filter layer
· drainage layer
· plastic foil waterproofing
· separating and dilatation layer
· thermal insulation
· moisture stop and temporary safety waterproofing
· concrete (gravity layer or ceiling structure)

Recommended products

HL3100T

HL8500

HL8300.0

HL8300.P

HL3400

HL8300.M

Comment

Heated roof drains
Attachments
Installation advice
Help
