výkres


ZvětšitDXFPDF

Detail

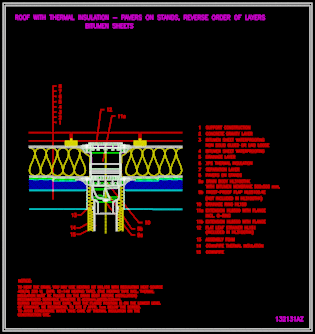

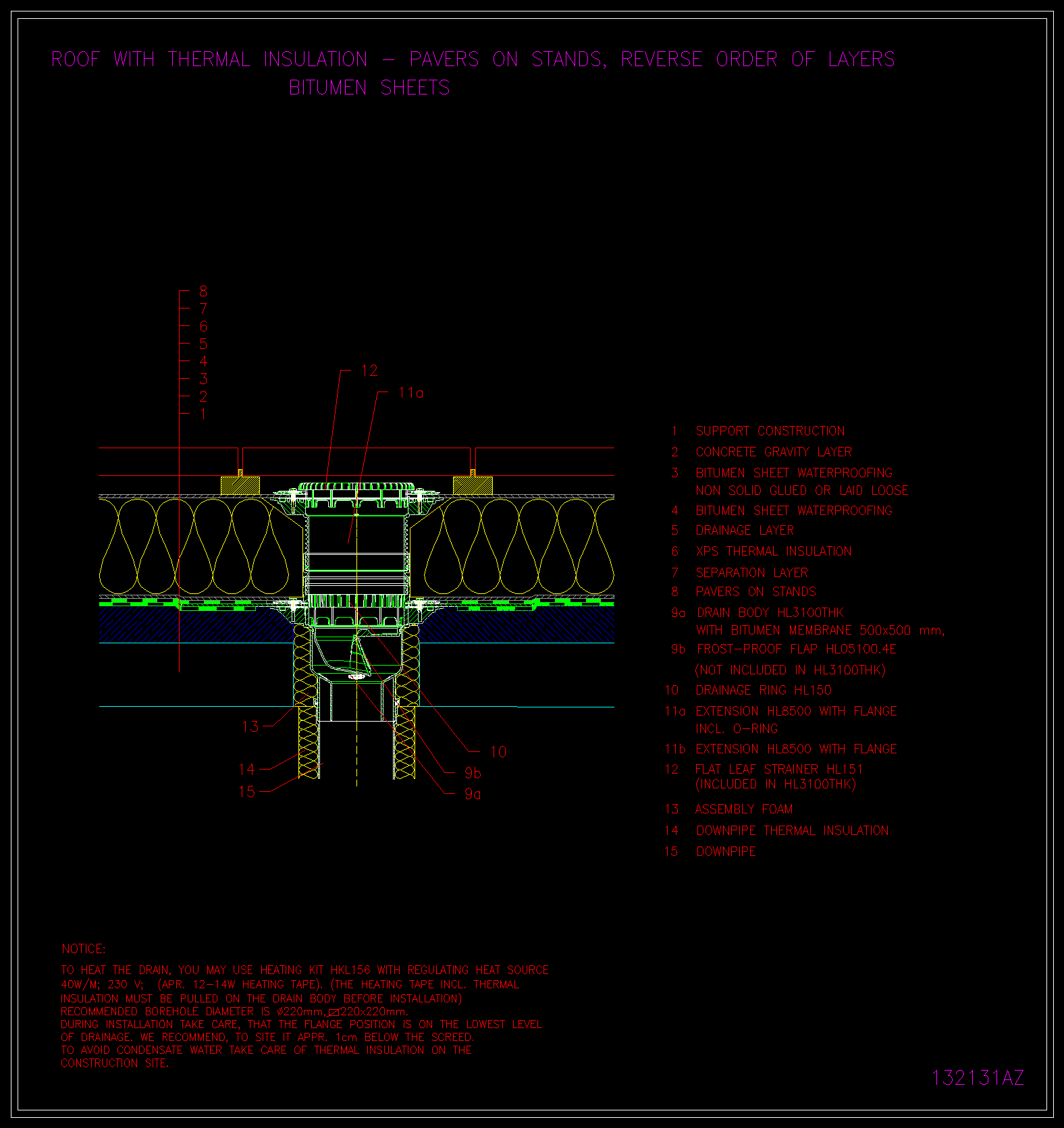

výkres 132131az

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás volně položen nebo neplnoplošně nalepen
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100THK

HL8500

HL8300.0

HL150

HL3400

HL05100.4E

HL151

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníTerasyDlažba na podložkáchHydroizolace z asfaltových pásůkotvená drenážní vrstva(HL350.1)střechy do 65m2
