výkres


ZvětšitDXFPDF

Detail

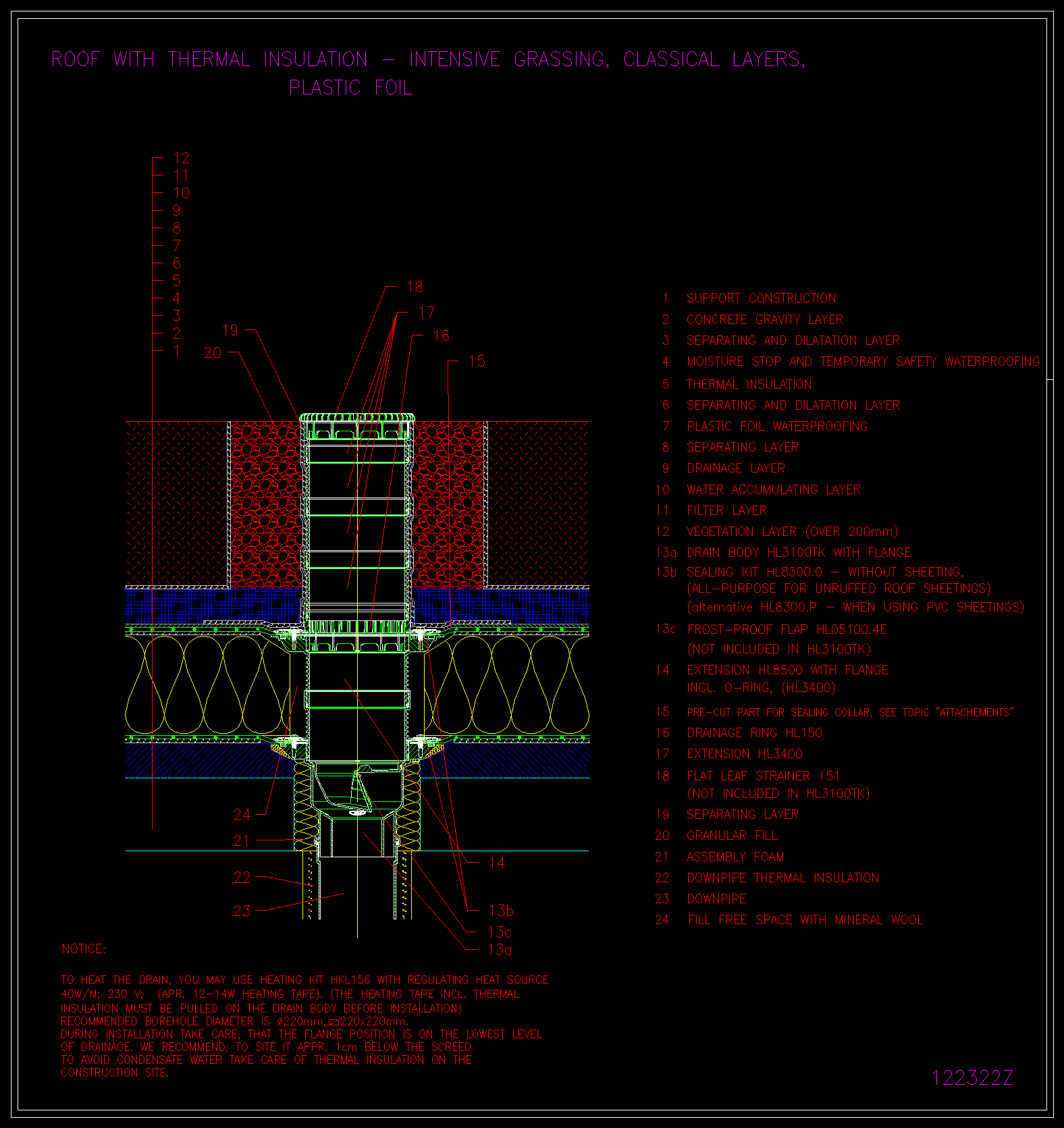

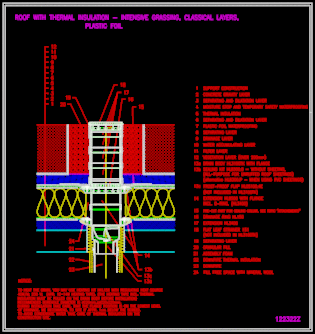

výkres 122322z

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· separační vrstva
· hydroizolace plastová folie s atestem FLL
· separační a dilatační vrstva
· tepelná izolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100TK

HL8500

HL8300.0

HL8300.P

HL150

HL3400

HL05100.4E

HL151

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
