Provozní střechy (vtoky se zápachovou klapkou)


Detail

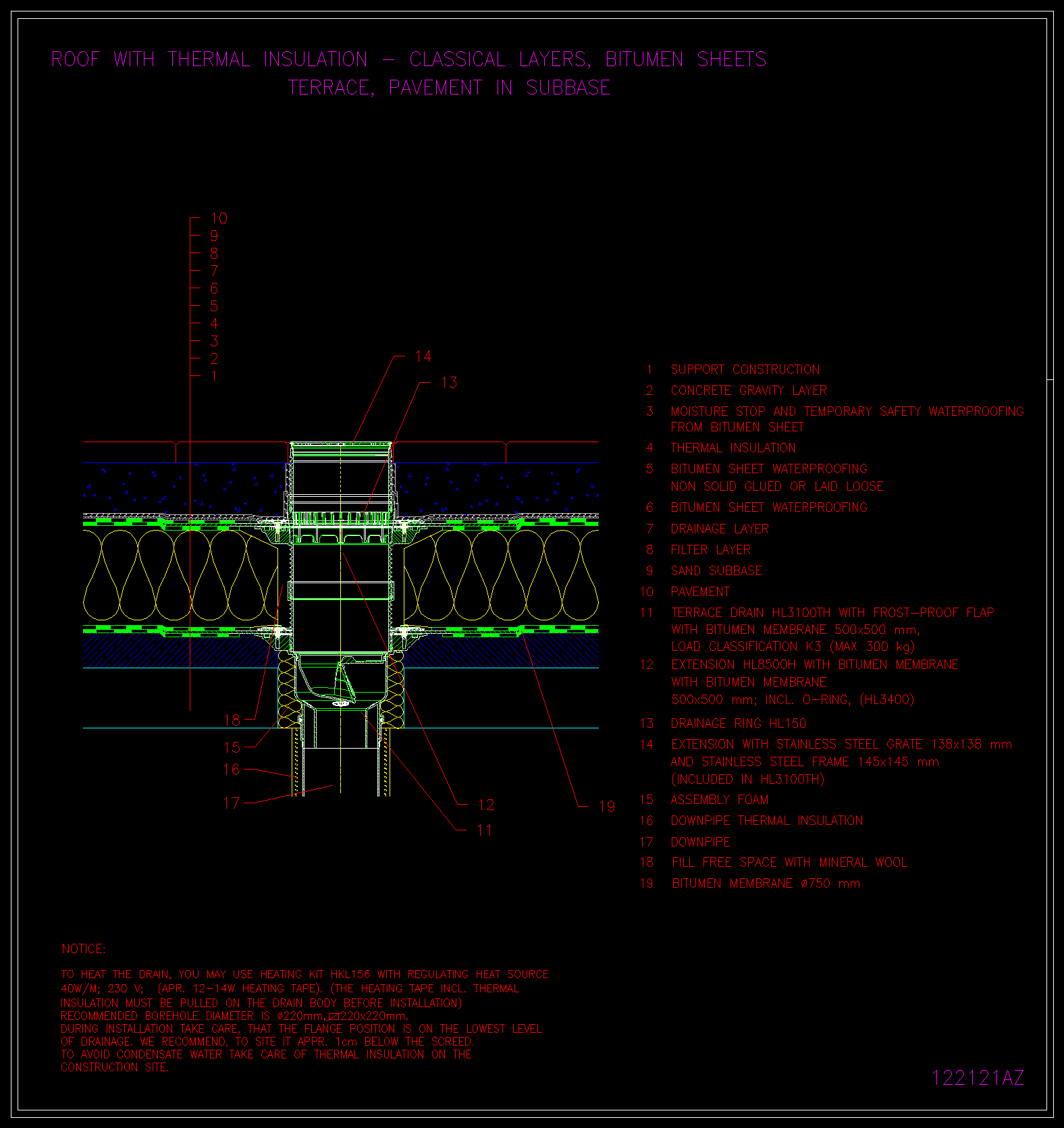

výkres 122121az

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás neplnoplošně nalepen nebo volně položen
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100TH

HL8500H

HL150

HL3400

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
