výkres


ZvětšitDXFPDF

Detail

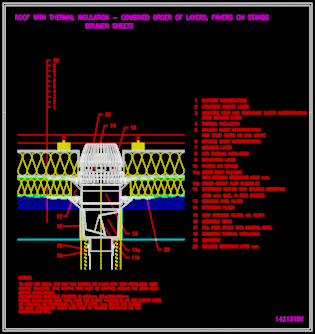

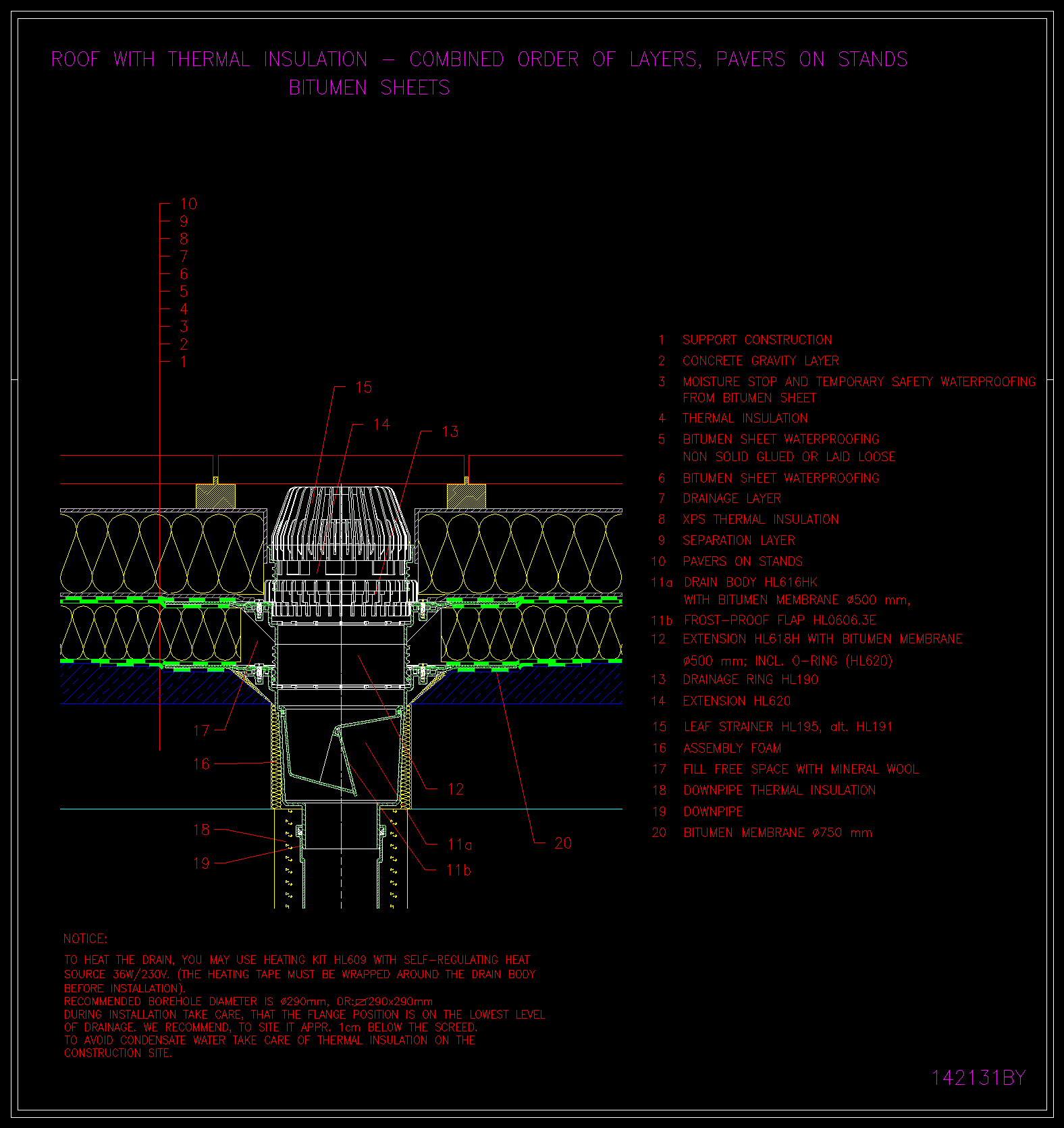

výkres 142131by

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616KH

HL618H

HL190

HL620

HL195

HL0606.3E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
