výkres


ZvětšitDXFPDF

Detail

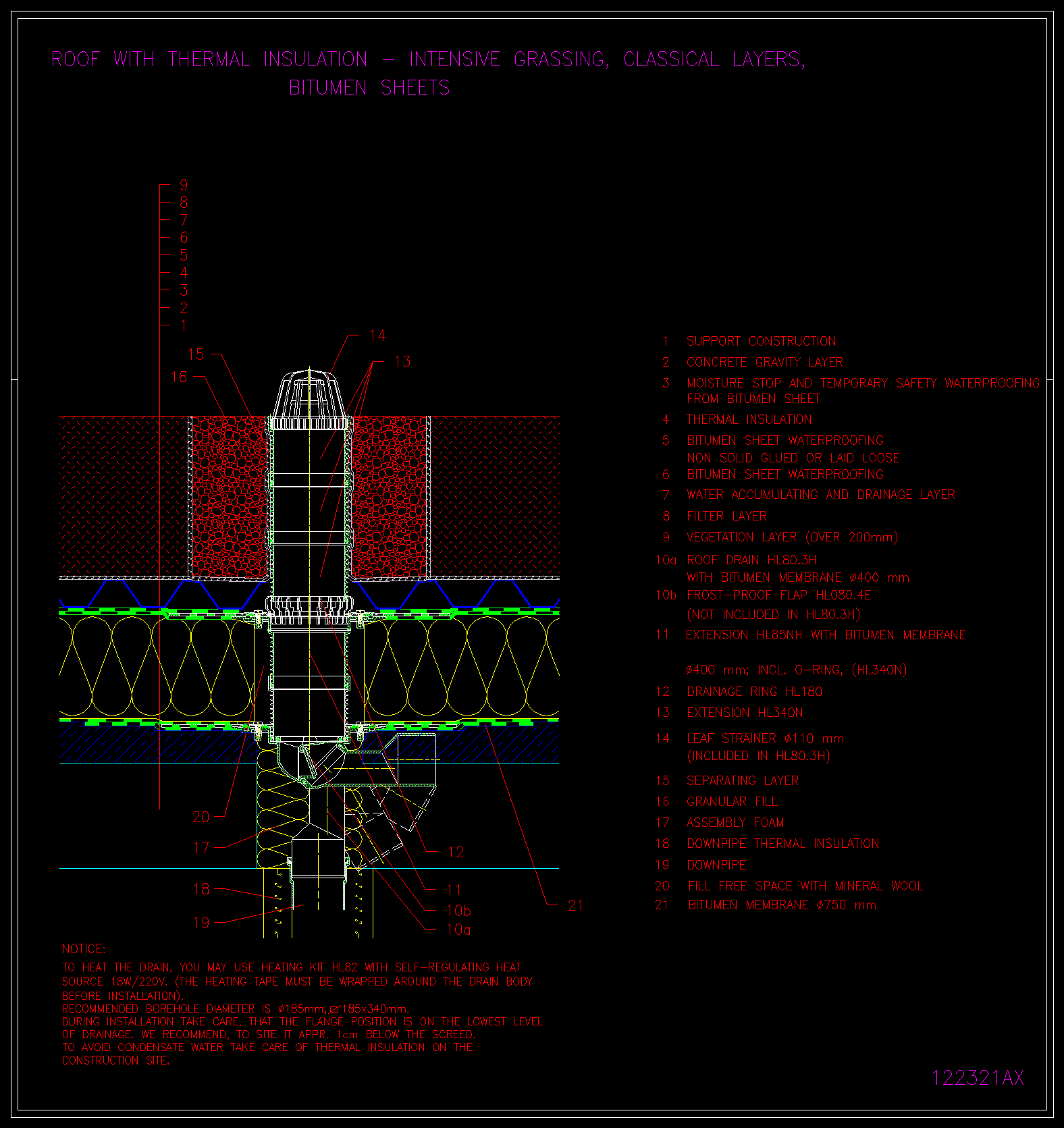

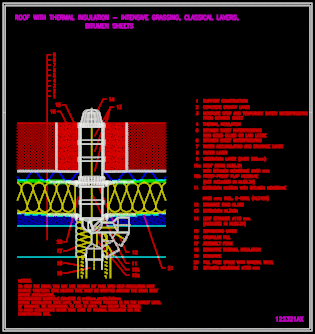

výkres 122321ax

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· separační vrstva
· hydroizolace asfaltový pás s atestem FLL plnoplošně nalepen
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80.3H

HL85NH

HL180

HL340N

HL080.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevProvozníZatravněníIntenzivníHydroizolace z asfaltových pásůVarianta klasického složení střešního pláštěstřechy do 25m2
