výkres


ZvětšitDXFPDF

Detail

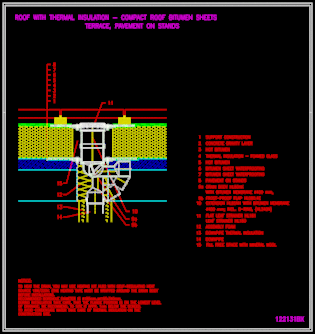

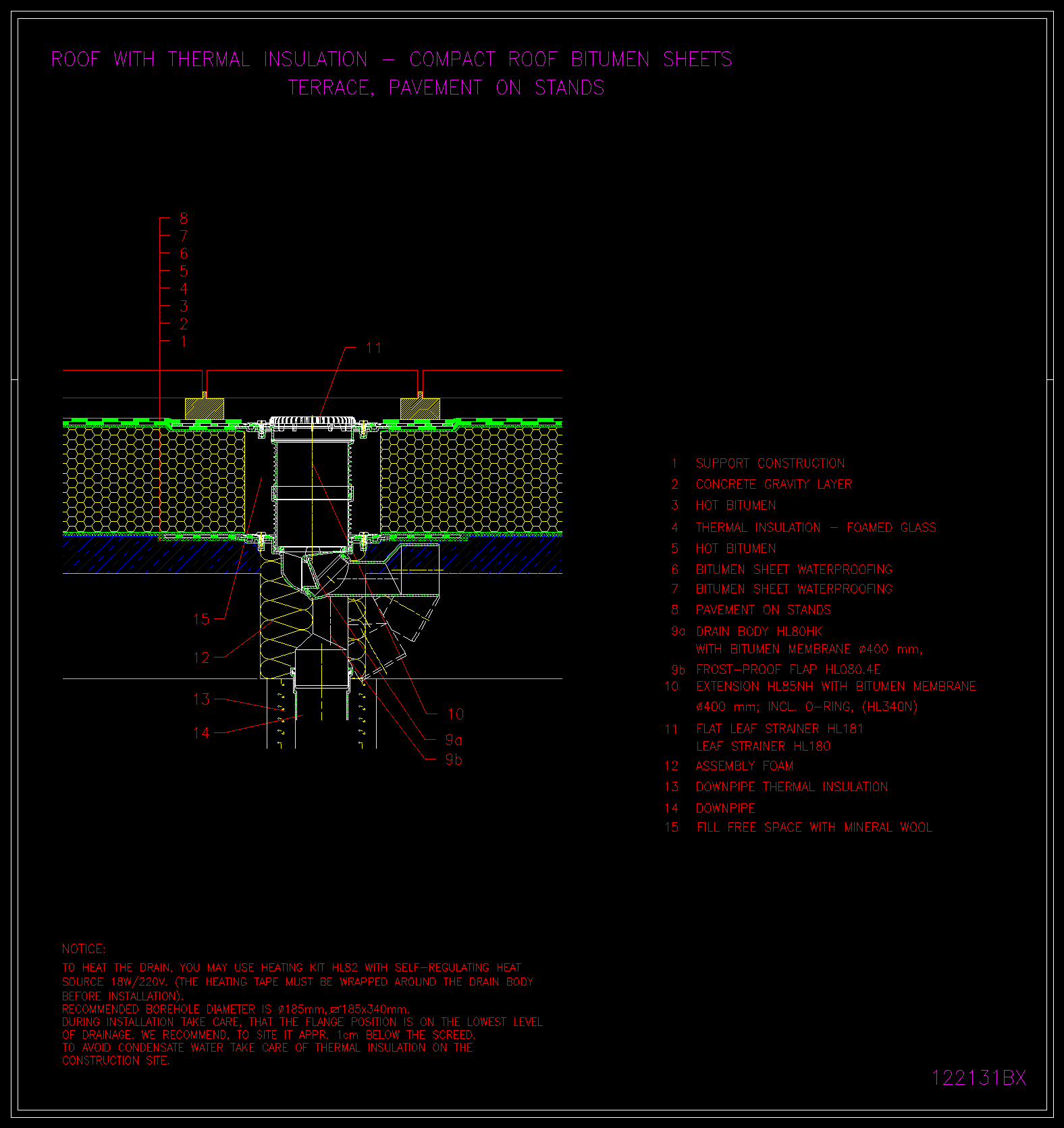

výkres 122131bx

řez vrstvou

· dlažba na podložkách
· hydroizolace asfaltový pás plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80KH

HL85NH

HL340N

HL181

HL080.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevProvozníTerasyDlažba na podložkyHydroizolace z asfaltových pásůVarianta kompaktní střechystřechy do 25m2
