výkres


ZvětšitDXFPDF

Detail

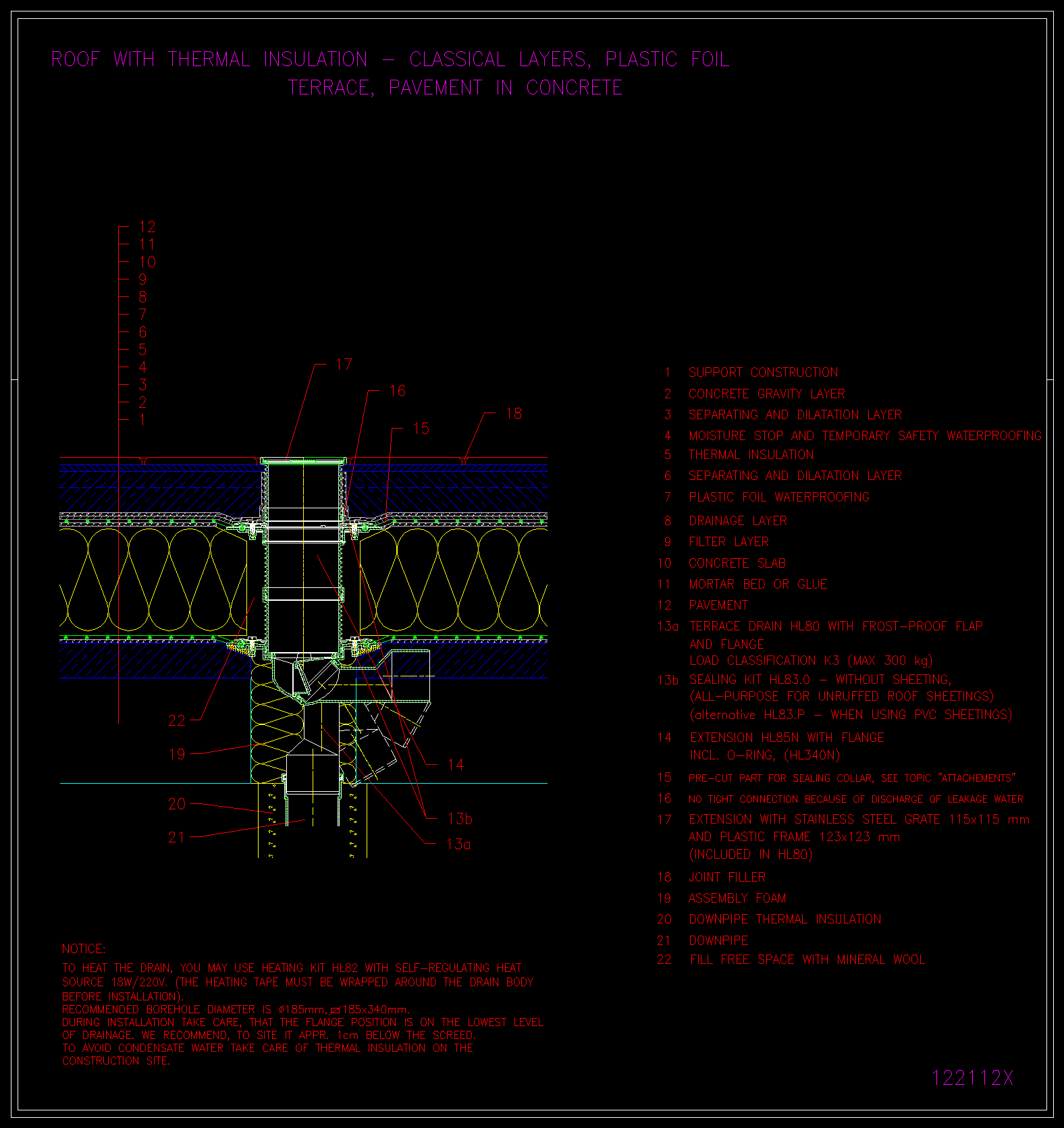

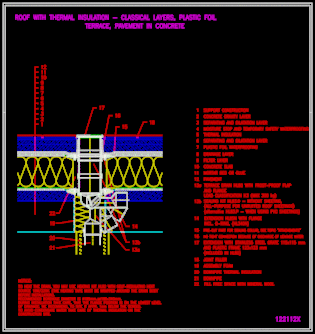

výkres 122112x

řez vrstvou

· dlažba
· maltové lože
· betonová mazanina
· filtrační vrstva
· drenážní vrstva
· hydroizolace plastová fólie volně položená
· separační a dilatační vrstva
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80

HL85N

HL83.0

HL83.P

HL340N

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevProvozníTerasyDlažba do betonuHydroizolace z umělohmotných fóliístřechy do 25m2
