Detail

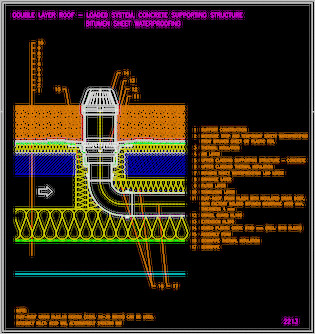

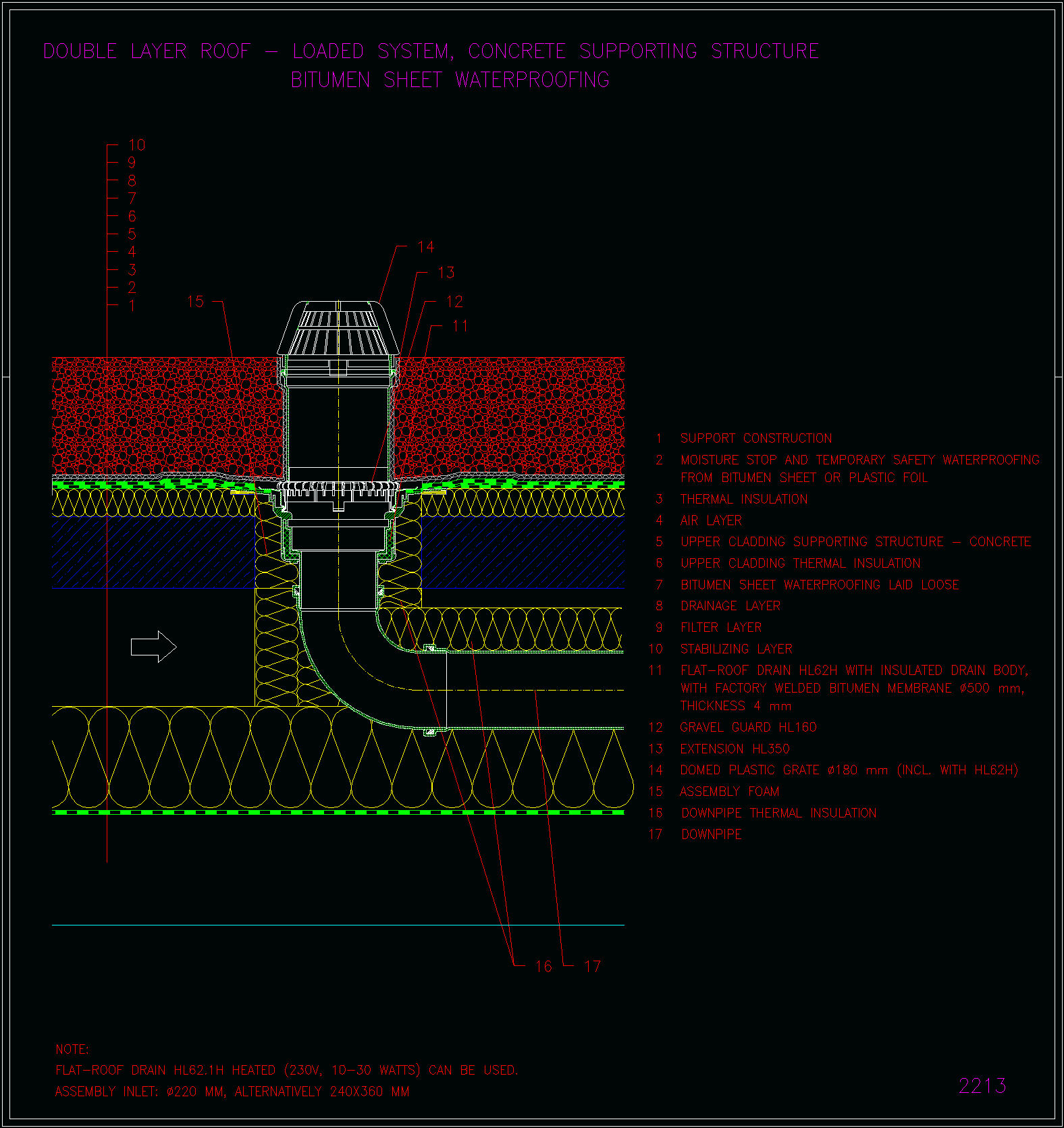

výkres 2213

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· hydroizolace asfaltový pás volně položen
· tepelná izolace
· nosná konstrukce horního pláště (beton nebo trapézový plech)
· vzduchová vrstva
· tepelná izolace
· parozábrana
· nosná konstrukce dolního pláště

Doporučované výrobky

HL62H

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
