Provozní střechy (vtoky se zápachovou klapkou)

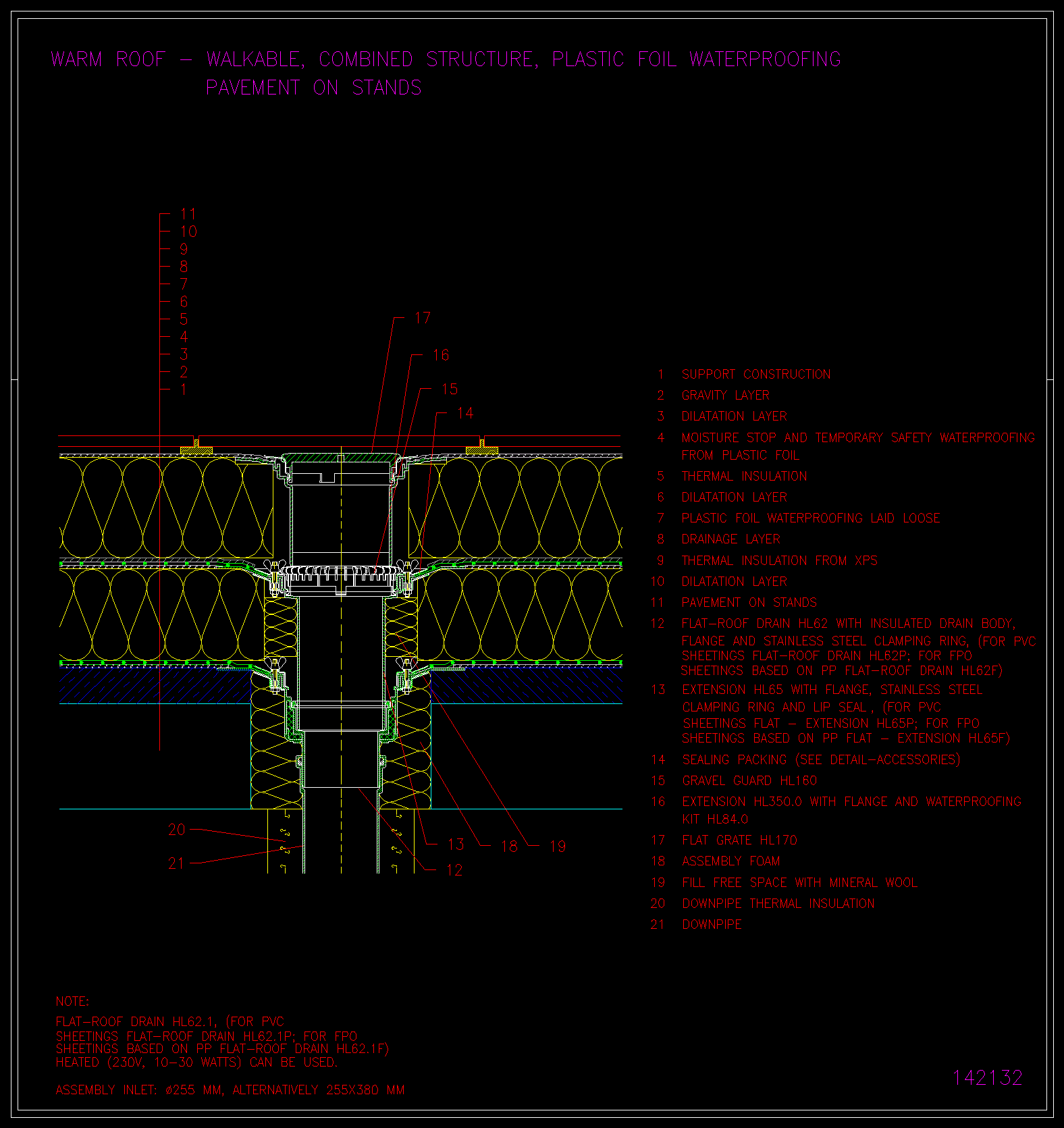

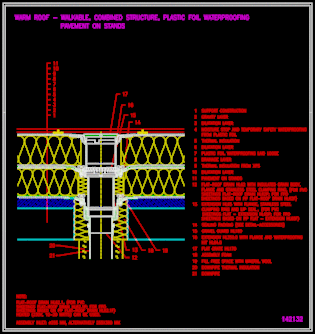

Detail

výkres 142132

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL65

HL160

HL170

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
