Obsah → Jednoplášťové střechy → S tepelnou izolací o kombinovaném pořadí vrstev → Nepochůzné → Podklad souvrství střešního pláště - trapézový plech → Hydroizolace z asfaltových pásů → Varianta s parozábranou

výkres


ZvětšitDXFPDF

Detail

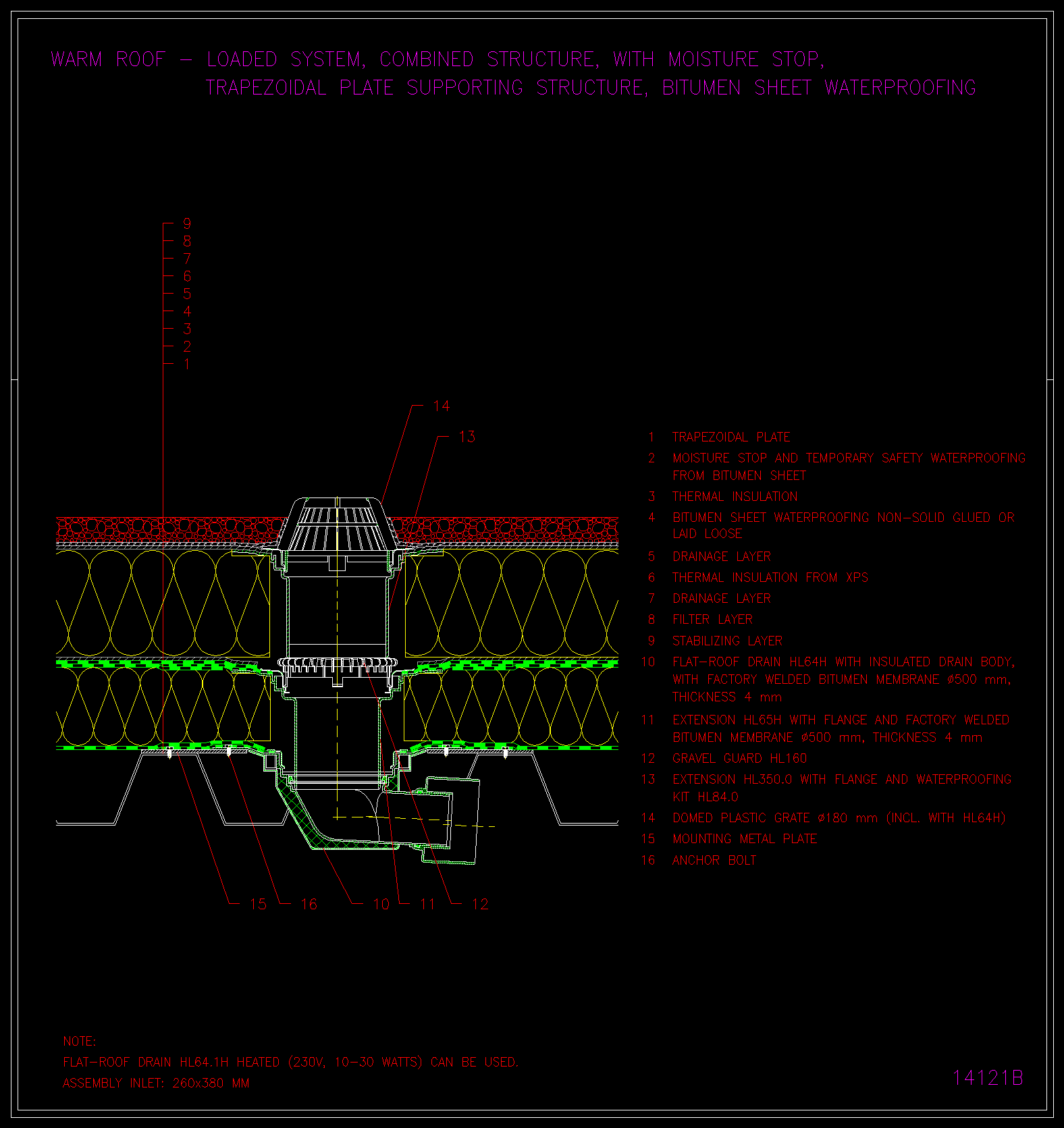

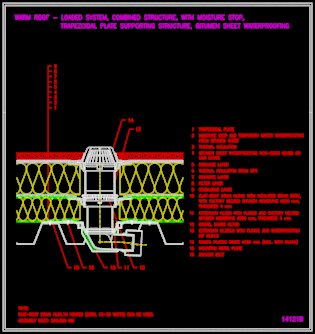

výkres 14121b

řez vrstvou

· stabilizační vrstva
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· trapézový plech

Doporučované výrobky

HL64H

HL65H

HL160

HL350.0

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
