Detail

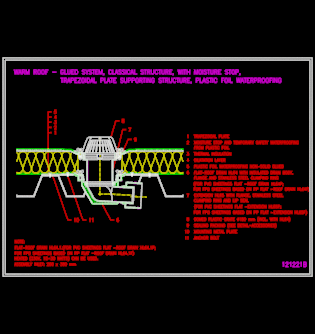

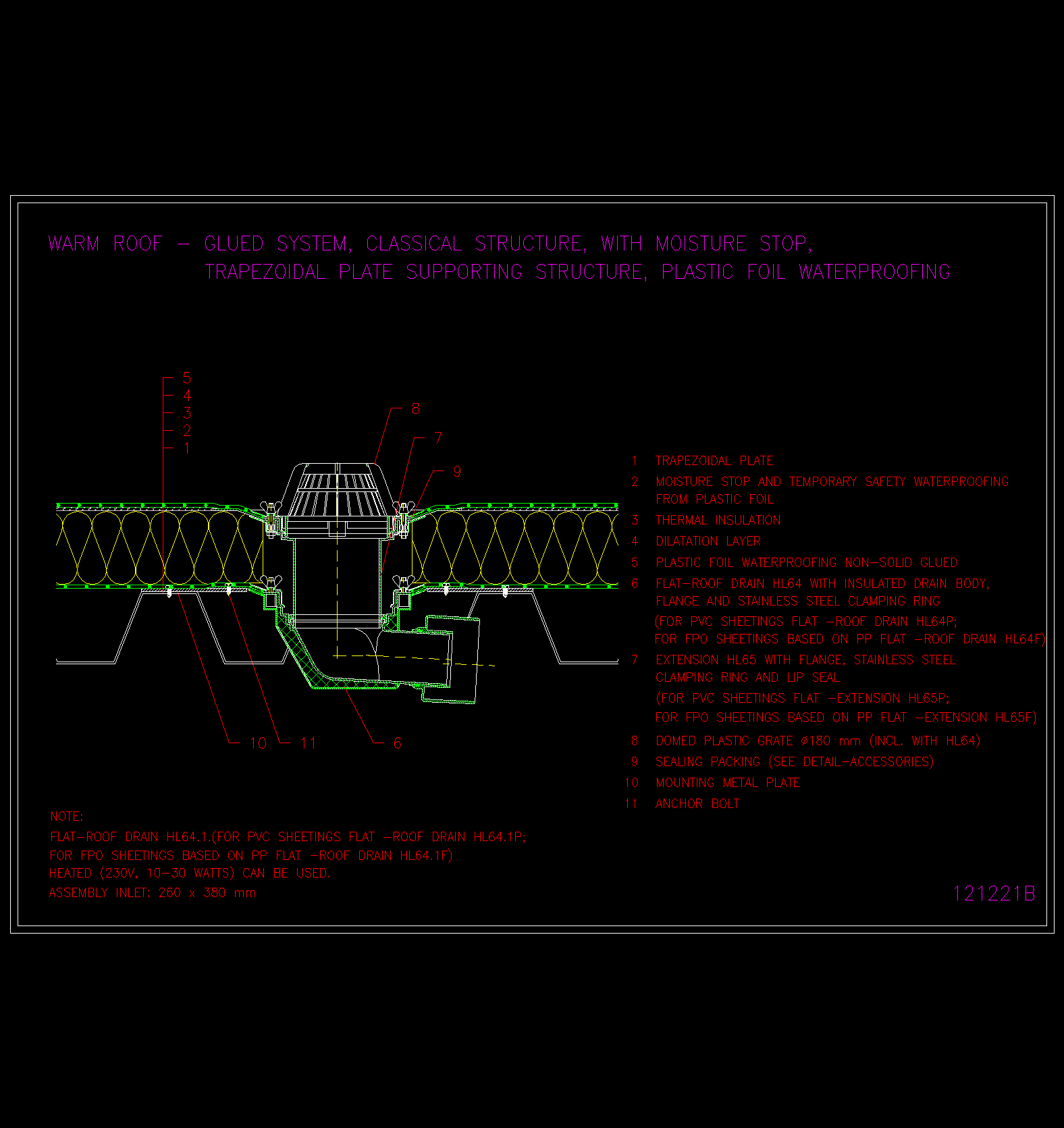

výkres 121221b

řez vrstvou

· hydroizolace plastová fólie (kašírovaná, nebo schopná nalepení) neplnoplošně nalepená
· tepelná izolace nalepená
· parozábrana a provizorní pojistná hydroizolace
· trapézový plech

Doporučované výrobky

HL64

HL64P

HL65

HL65P

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o klasickém uspořádání vrstevNepochůznéPodklad souvrství střešního pláště - trapézový plechHydroizolace z umělohmotných fóliíLepený systémVarianta s parozábranouVarianta s parozábranou (TI >160mm)
