Provozní střechy (vtoky se zápachovou klapkou)


Detail

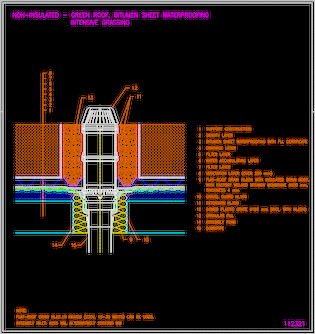

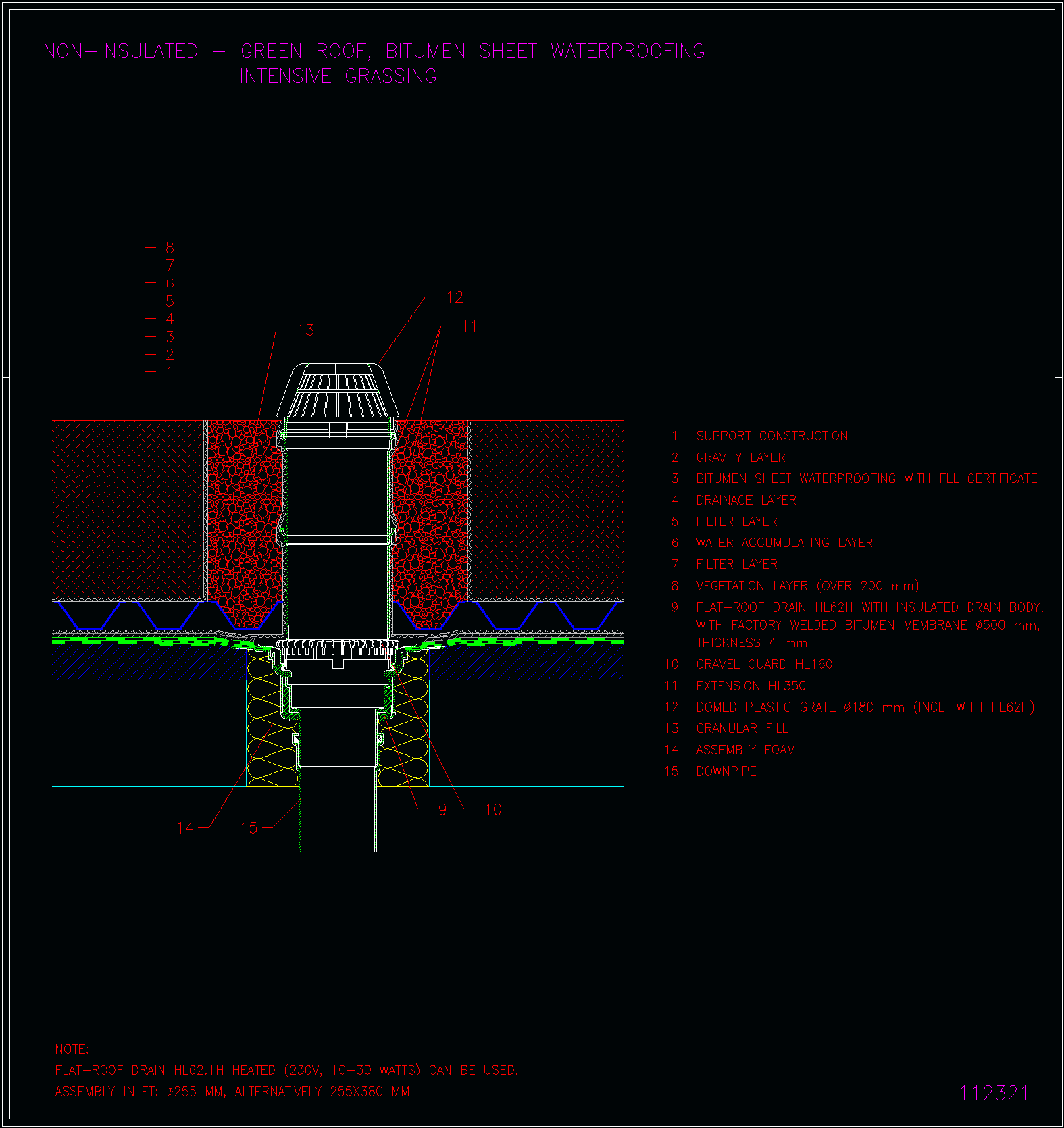

výkres 112321

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· separační vrstva
· hydroizolace asfaltový pás s atestem FLL
· dilatační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
