Obsah → Jednoplášťové střechy → S tepelnou izolací o klasickém uspořádání vrstev → Provozní → Terasy → Dlažba do betonu → Hydroizolace stěrkové (alternatívní) → Hydroizolace z asfaltových pásů → Složení s drenážní rohoží → se standardní izolační soupravou → střechy do 65m2

výkres


ZvětšitDXFPDF

Detail

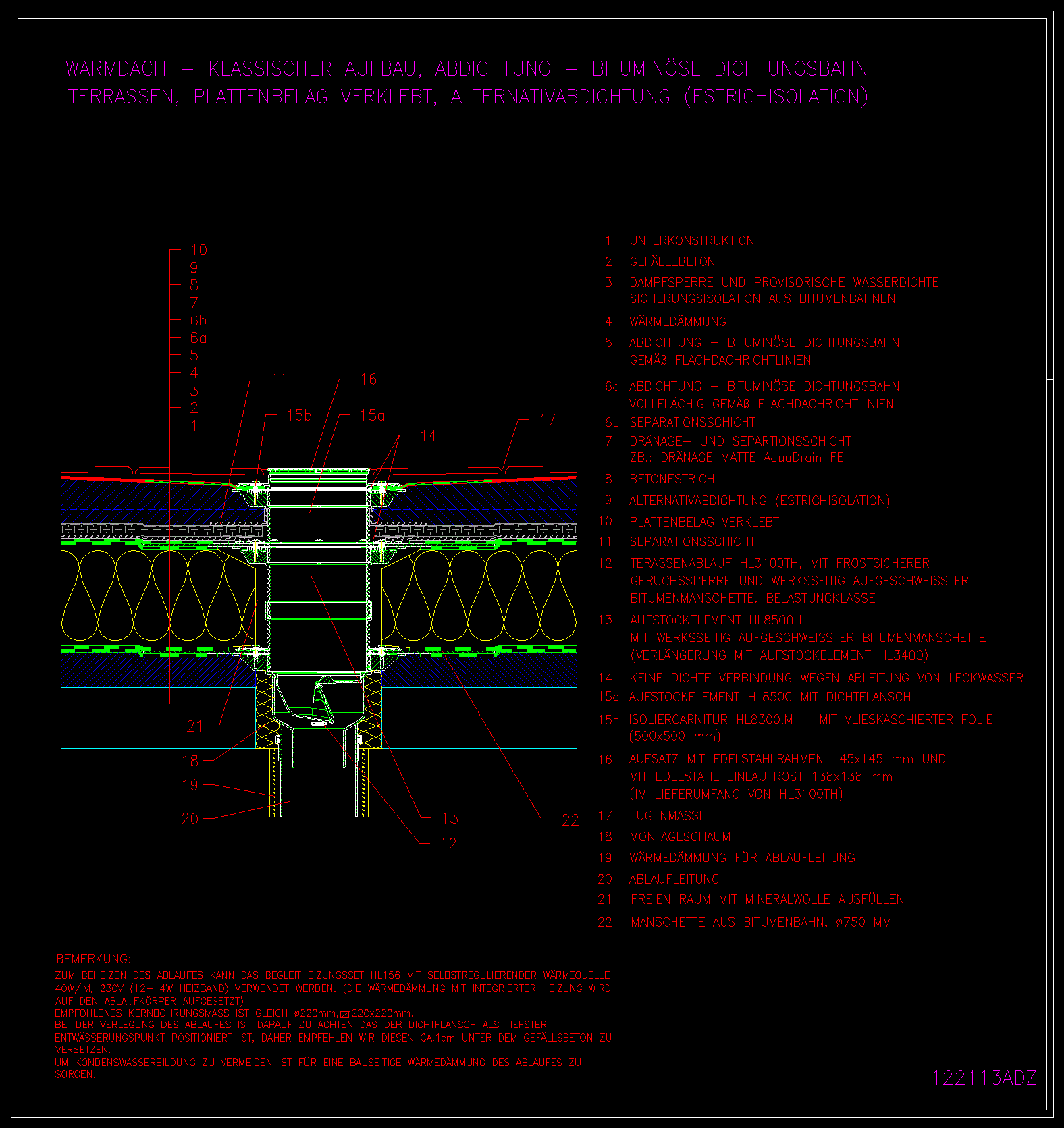

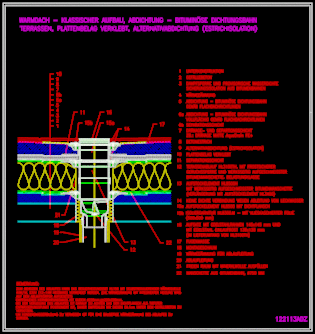

výkres 122113adz

řez vrstvou

· dlažba
· lepící tmel
· hydroizolační stěrka
· betonová mazanina
· systémová separační a drenážní vrstva (ARDEX)
· hydroizolace asfaltový pás plnoplošně nalepen
· separační a dilatační vrstva
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100TH

HL8500H

HL3400

HL8500

HL8300.M

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
