výkres


ZvětšitDXFPDF

Detail

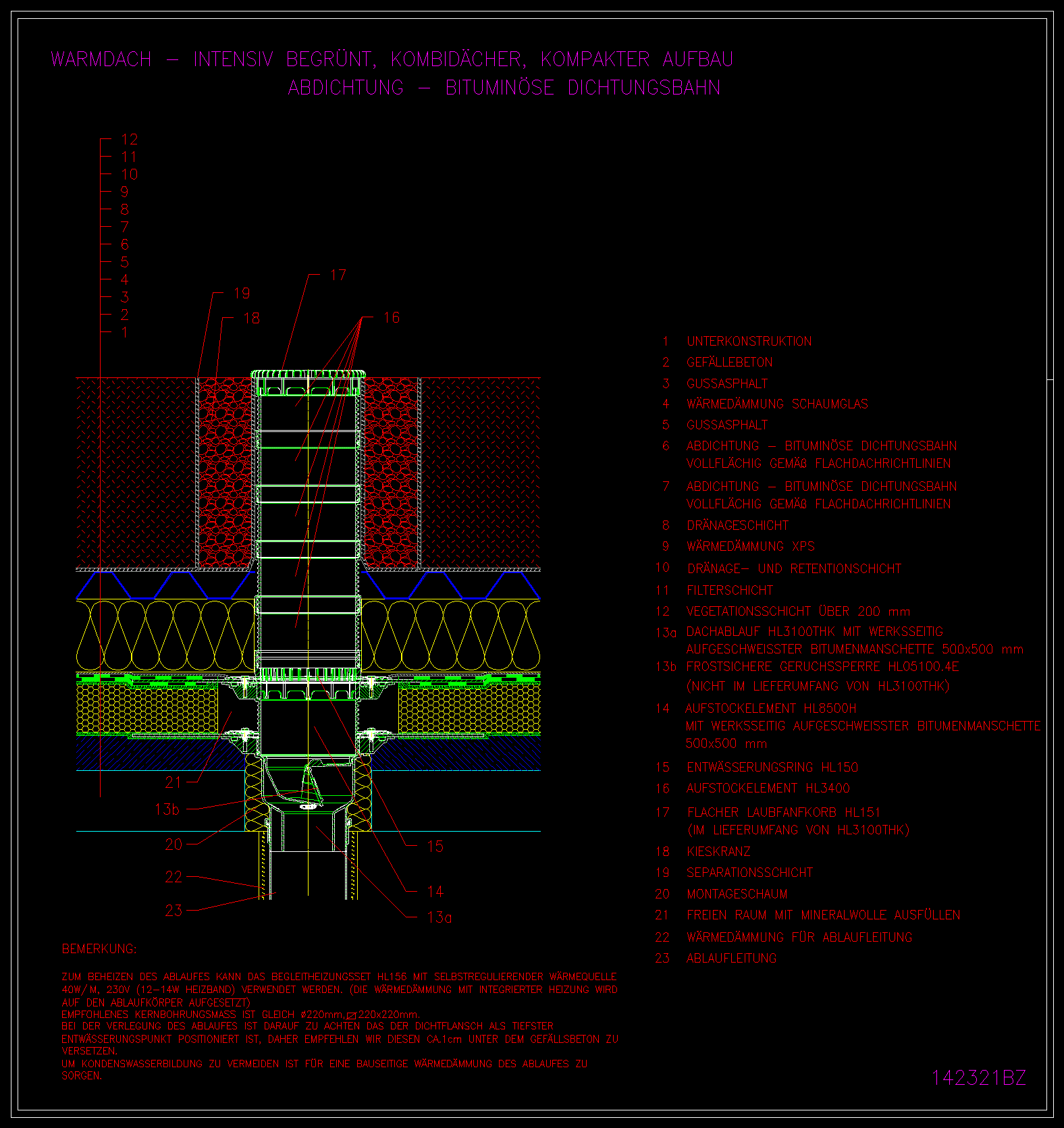

výkres 142321bz

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace
· hydroizolace
· asfaltový pás plnoplošně nalepen
· tepelná izolace
· pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100THK

HL8500H

HL150

HL3400

HL151

HL05100.4E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o kombinovaném pořadí vrstevProvozníZatravněníIntenzivníHydroizolace z asfaltových pásůKompaktní střecha v kombinovaném pořadí vrstevstřechy do 65m2
