výkres


ZvětšitDXFPDF

Detail

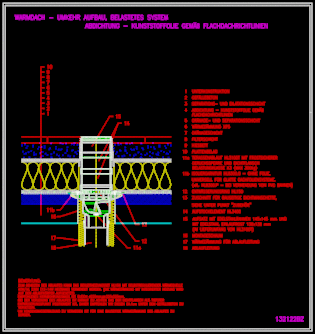

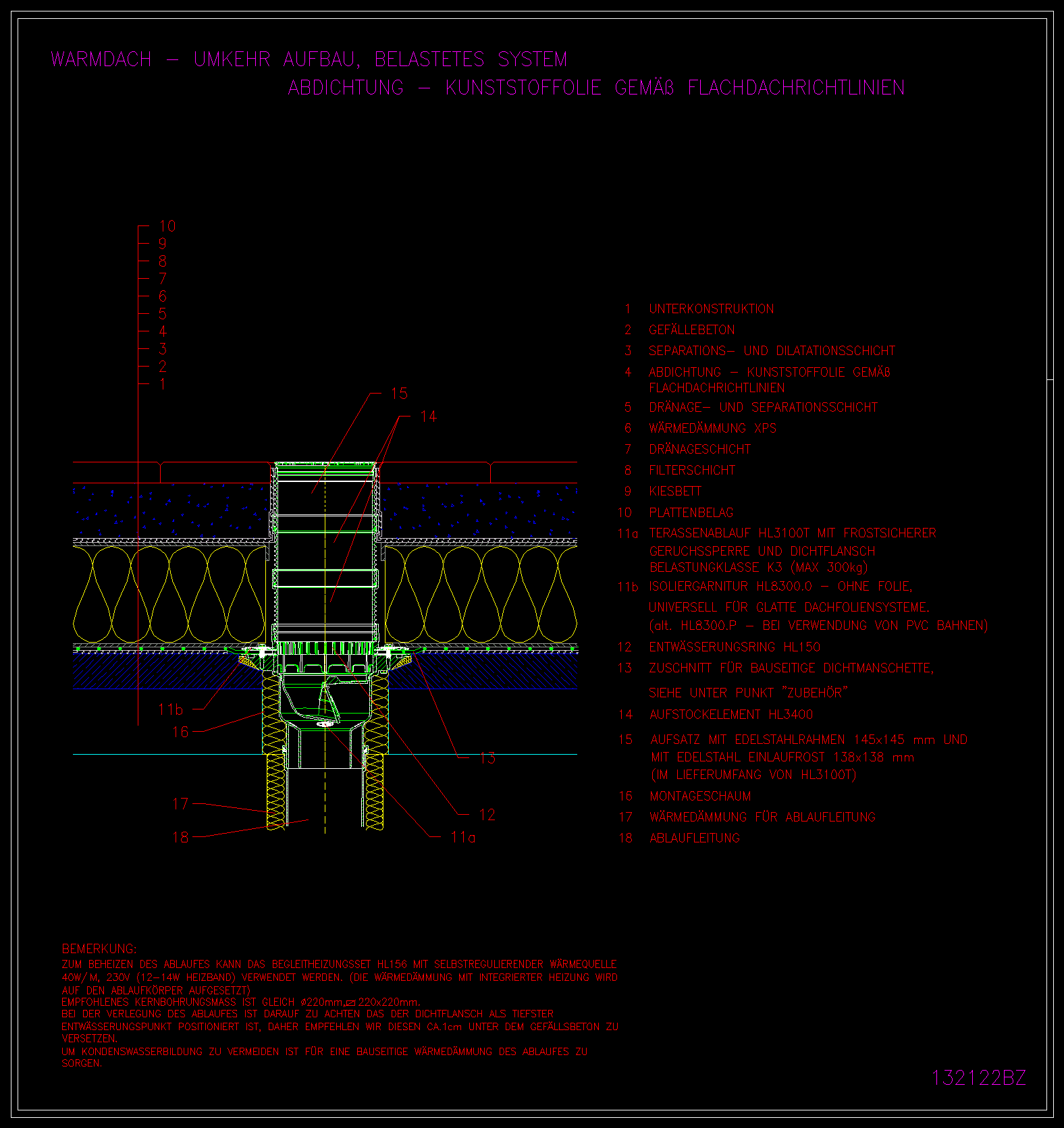

výkres 132122bz

řez vrstvou

· dlažba
· pískový podsyp
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL3100T

HL8300.0

HL8300.P

HL150

HL3400

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníTerasyDlažba do podsypuHydroizolace z umělohmotných fóliínekotvená drenážní vrstvastřechy do 65m2
