Obsah → Jednoplášťové střechy → S tepelnou izolací o kombinovaném pořadí vrstev → Provozní → Terasy → Dlažba na podložky → Hydroizolace z umělohmotných fólií → střechy od 65m2

výkres


ZvětšitDXFPDF

Detail

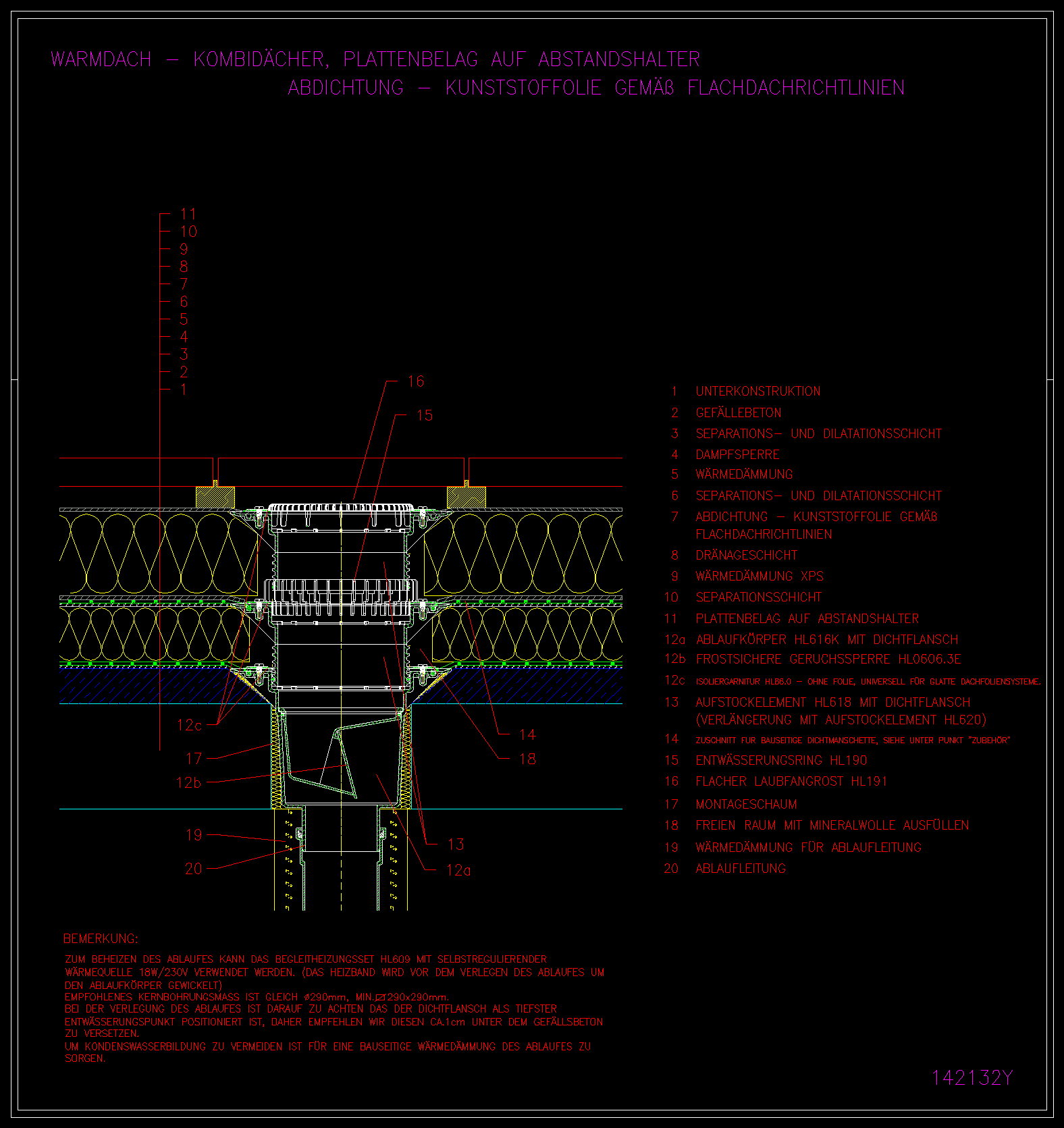

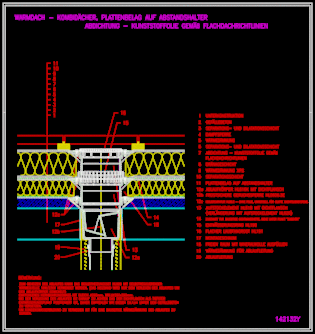

výkres 142132y

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616K

HL618

HL86.0

HL190

HL0606.3E

HL191

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
