Zeichnung


VergrößernDXFPDF

Detail

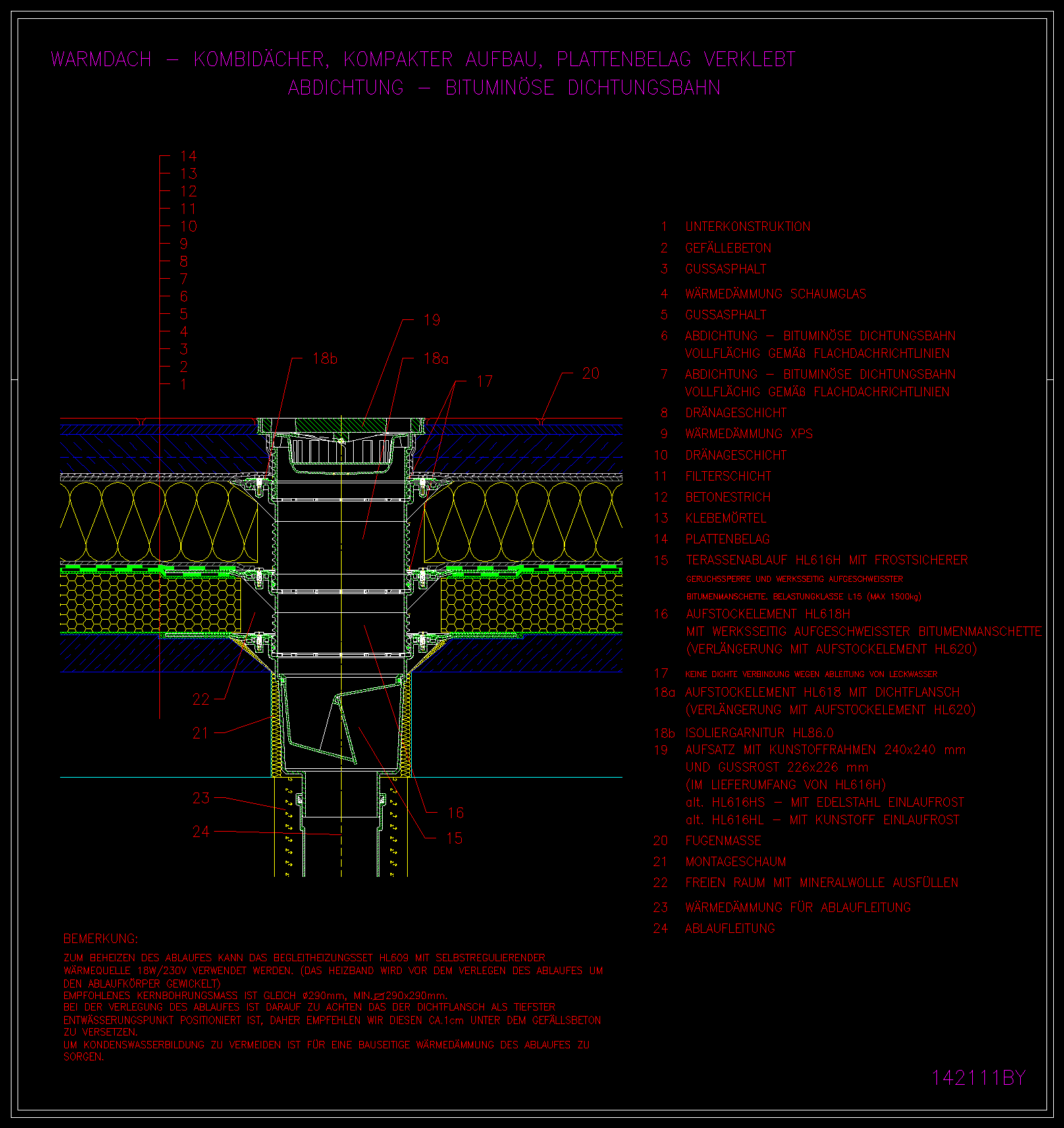

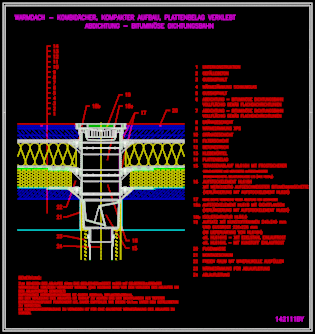

Zeichnung 142111by

Schnitt durch den Dachaufbau

· Plattenbelag
· Mörtelbett
· Betonestrich
· Filterschicht
· Dränageschicht
· Wärmedämmung XPS
· Dränageschicht
· Abdichtung - bituminöse Dichtungsbahn vollflächig gemäss Flachdachrichtlinien
· Wärmedämmung Schaumglas
· Beton (Gefälleschicht oder Deckenkonstruktion)

Empfohlene Produkte

HL616H

HL618H

HL618

HL86.0

Bemerkung

Beheizbare Flachdachabläufe
Zubehör
Montagehinweise
Hilfe
InhalteEinschalige FlachdächerWärmegedämmte Kombidächerbegehbar-TerrassenPlattenbelag verklebtAbdichtung mit BitumenbahnenKompakter Aufbau Zur Entwässerung von Flächen ab 65m2
