výkres


ZvětšitDXFPDF

Detail

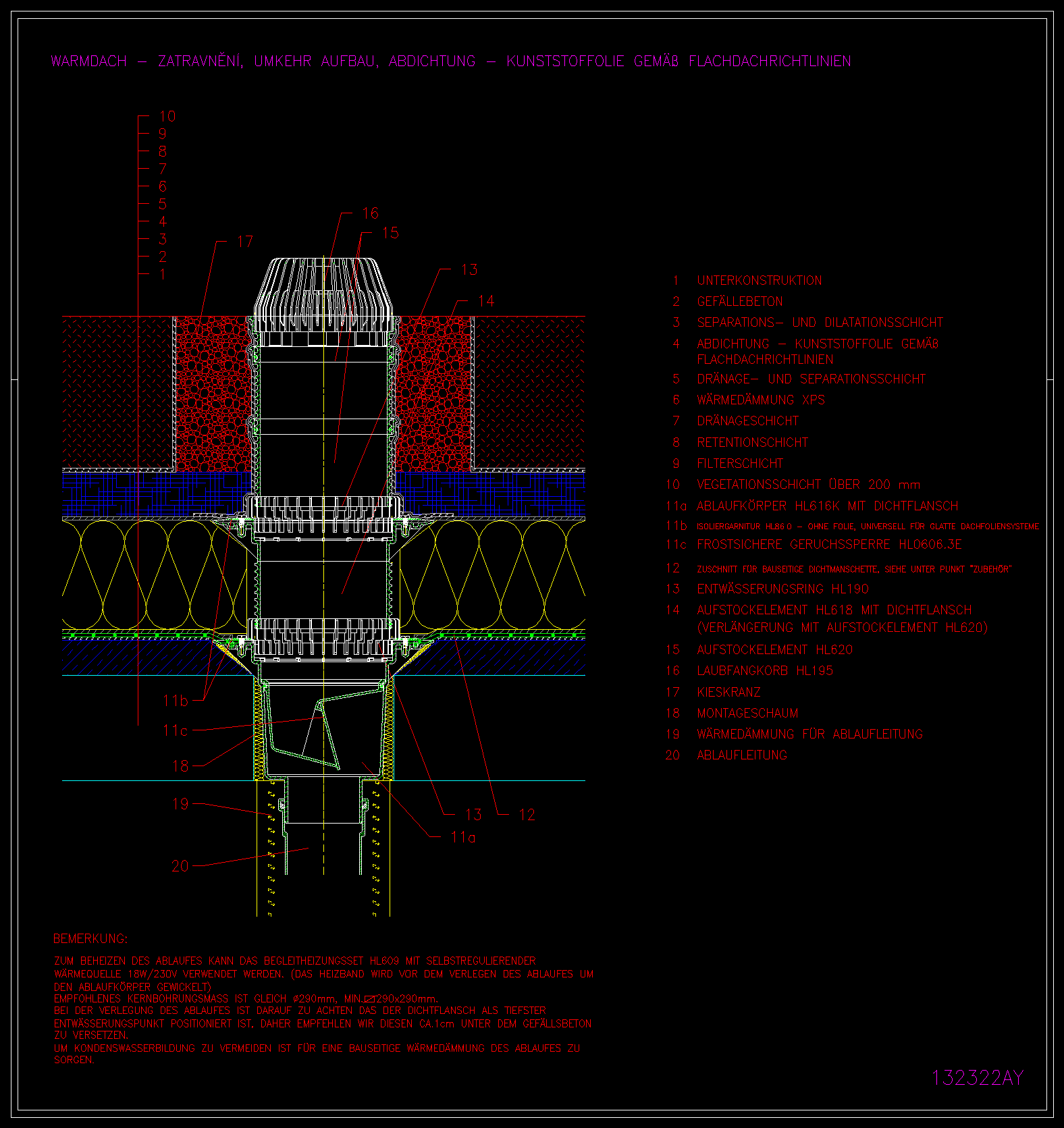

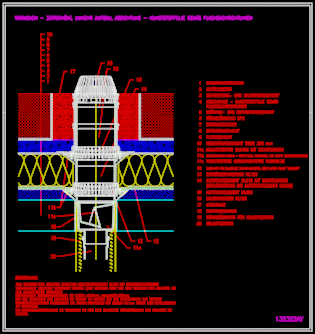

výkres 132322ay

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL616K

HL618

HL86.0

HL190

HL620

HL0606.3E

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníZatravněníIntenzivníHydroizolace z umělohmotných foliíkotvená drenážní vrstva(HL350.1)střechy od 65m2
