výkres


ZvětšitDXFPDF

Detail

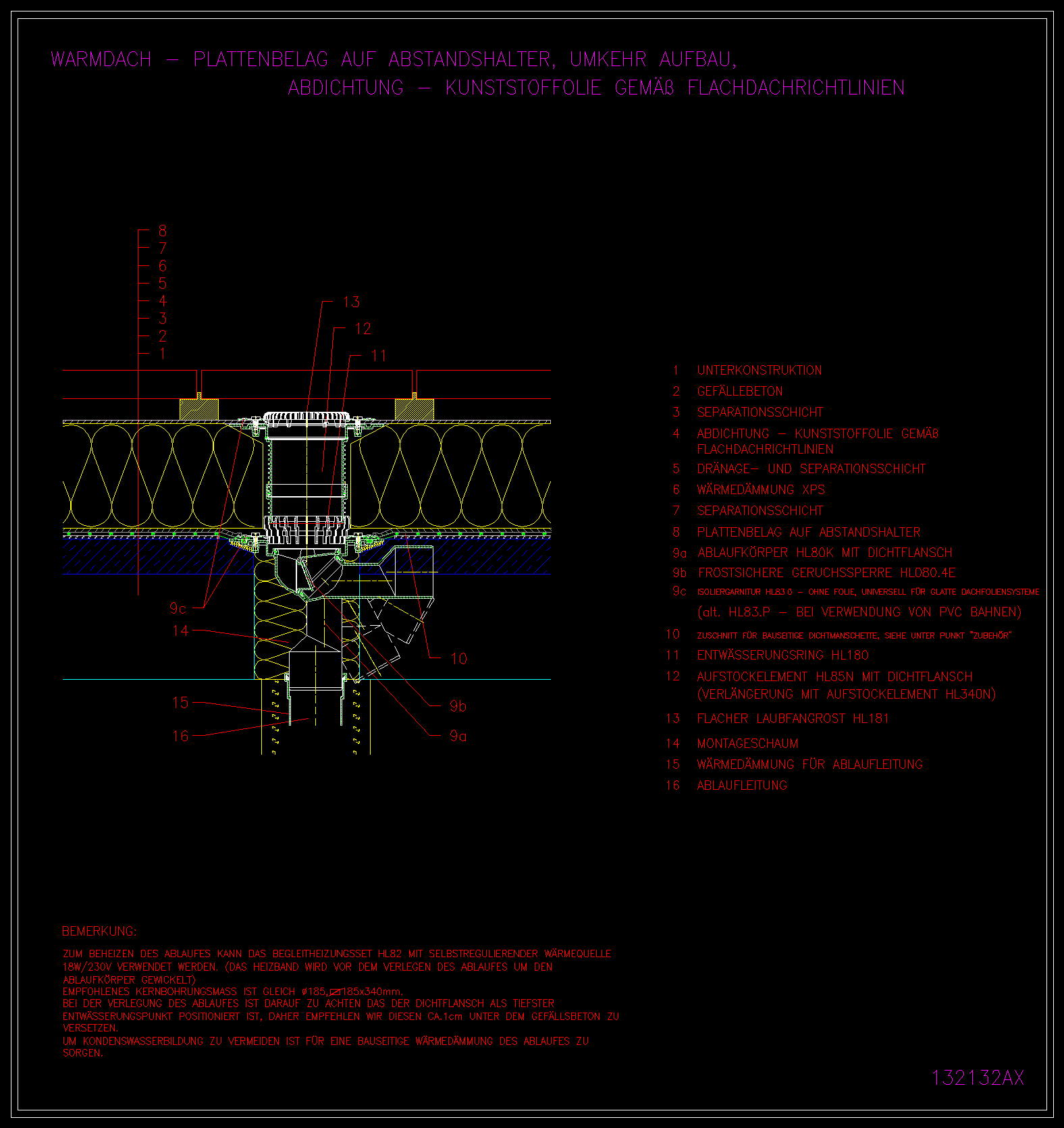

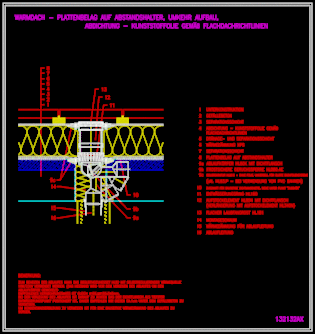

výkres 132132ax

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položená
· separační vrstva
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL80K

HL85N

HL83.0

HL83.P

HL180

HL080.4E

HL181

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
Nápověda
ObsahJednoplášťové střechyS tepelnou izolací o obráceném pořadí vrstevProvozníTerasyDlažba na podložkáchHydroizolace z umělohmotných foliíkotvená drenážní vrstva(HL350.1)střechy do 25m2
