Detail

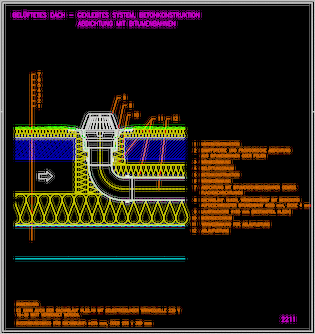

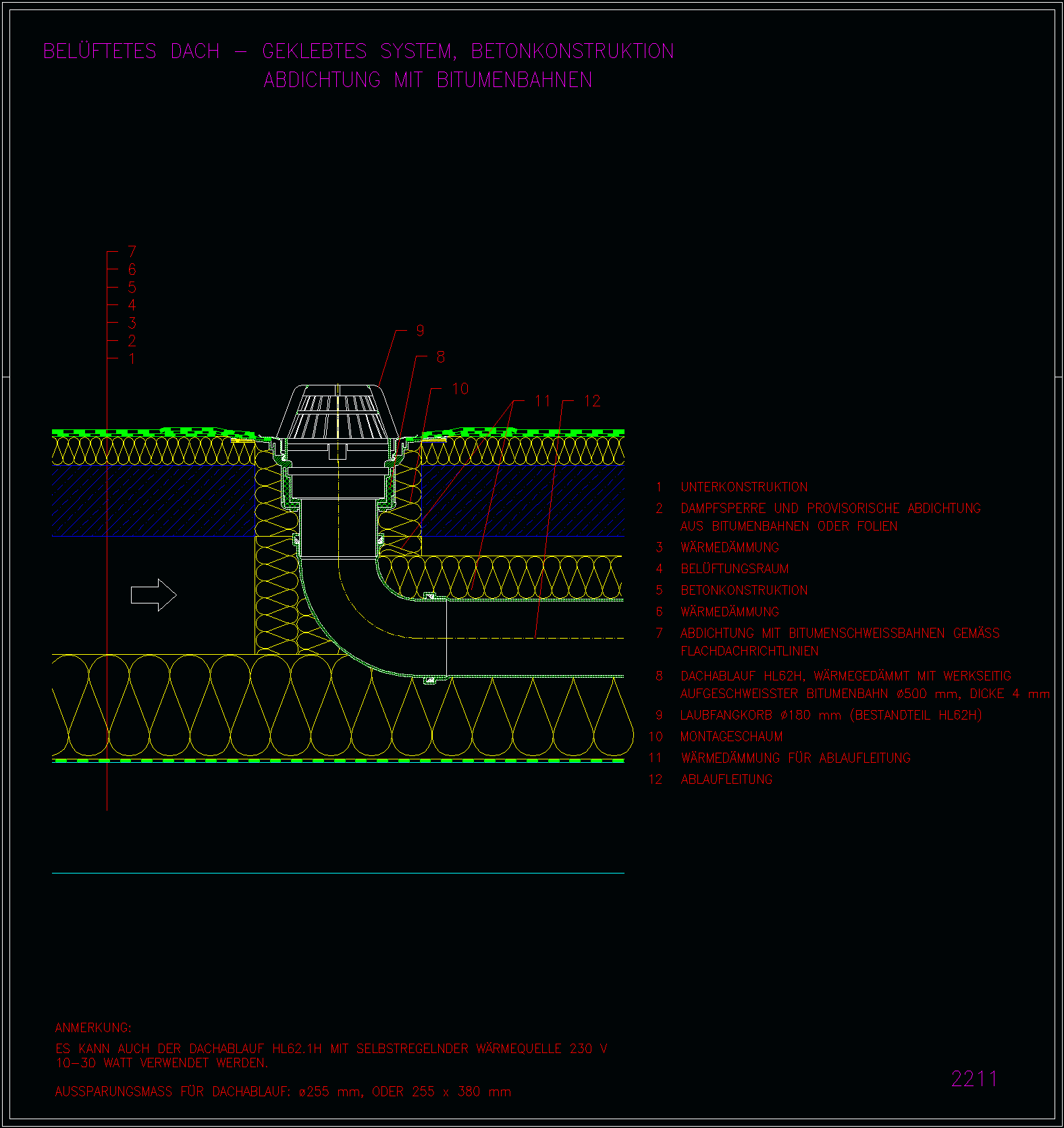

výkres 2211

řez vrstvou

· hydroizolace asfaltový pás nalepen
· tepelná izolace nalepená
· nosná konstrukce horního pláště (beton, trapézový plech)
· vzduchová vrstva
· tepelná izolace
· parozábrana
· nosná konstrukce dolního pláště

Doporučované výrobky

HL62H

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
