Provozní střechy (vtoky se zápachovou klapkou)


Detail

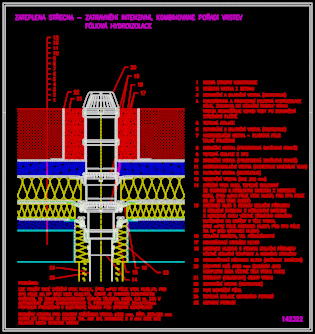

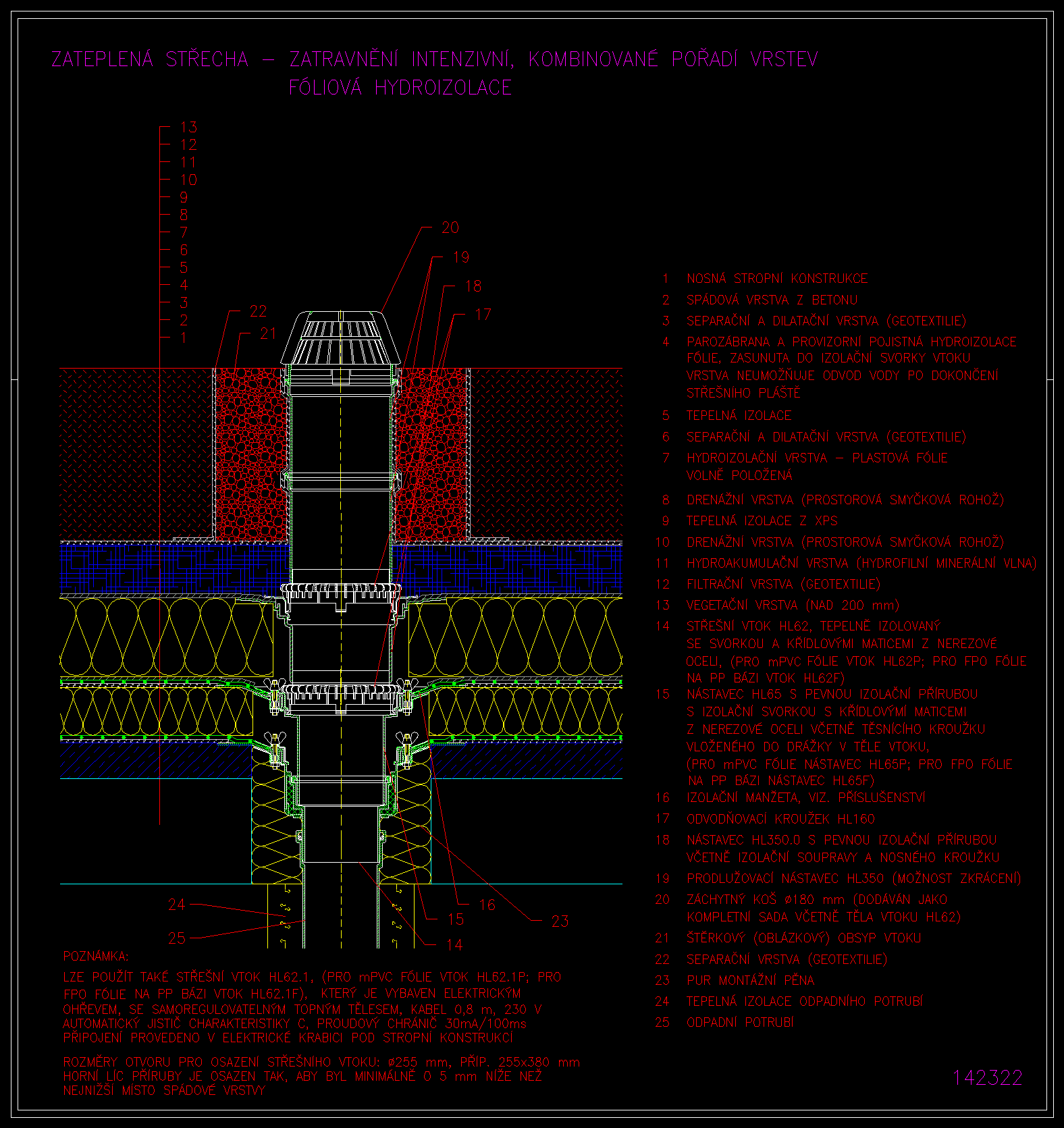

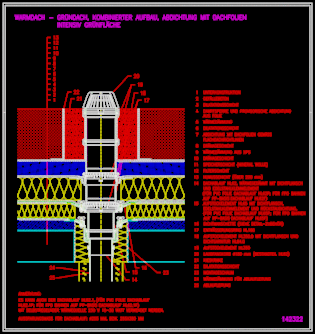

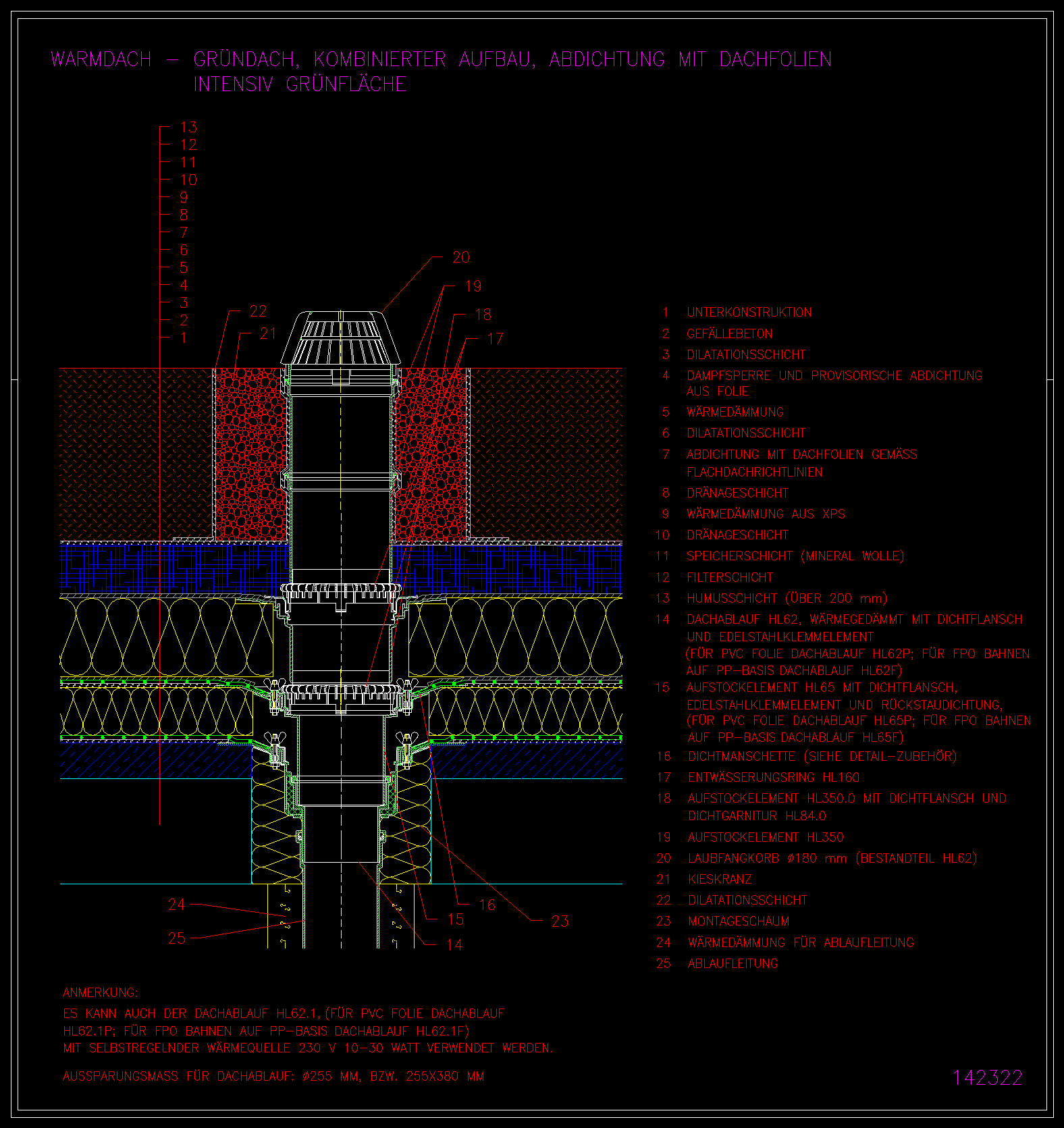

výkres 142322

řez vrstvou

· vegetační vrstva nad 200mm
· filtrační vrstva
· hydroakumulační vrstva
· drenážní vrstva
· tepelná izolace XPS
· separační vrstva s drenážní funkcí
· hydroizolace plastová fólie volně položena
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62

HL65

HL350.0

HL160

HL350

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
