Provozní střechy (vtoky se zápachovou klapkou)


střechy do 25m2

střechy od 25m2

Detail

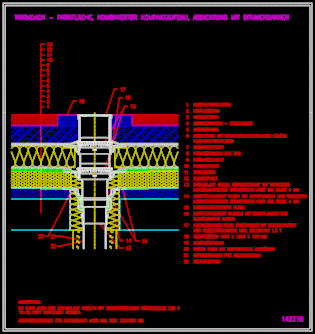

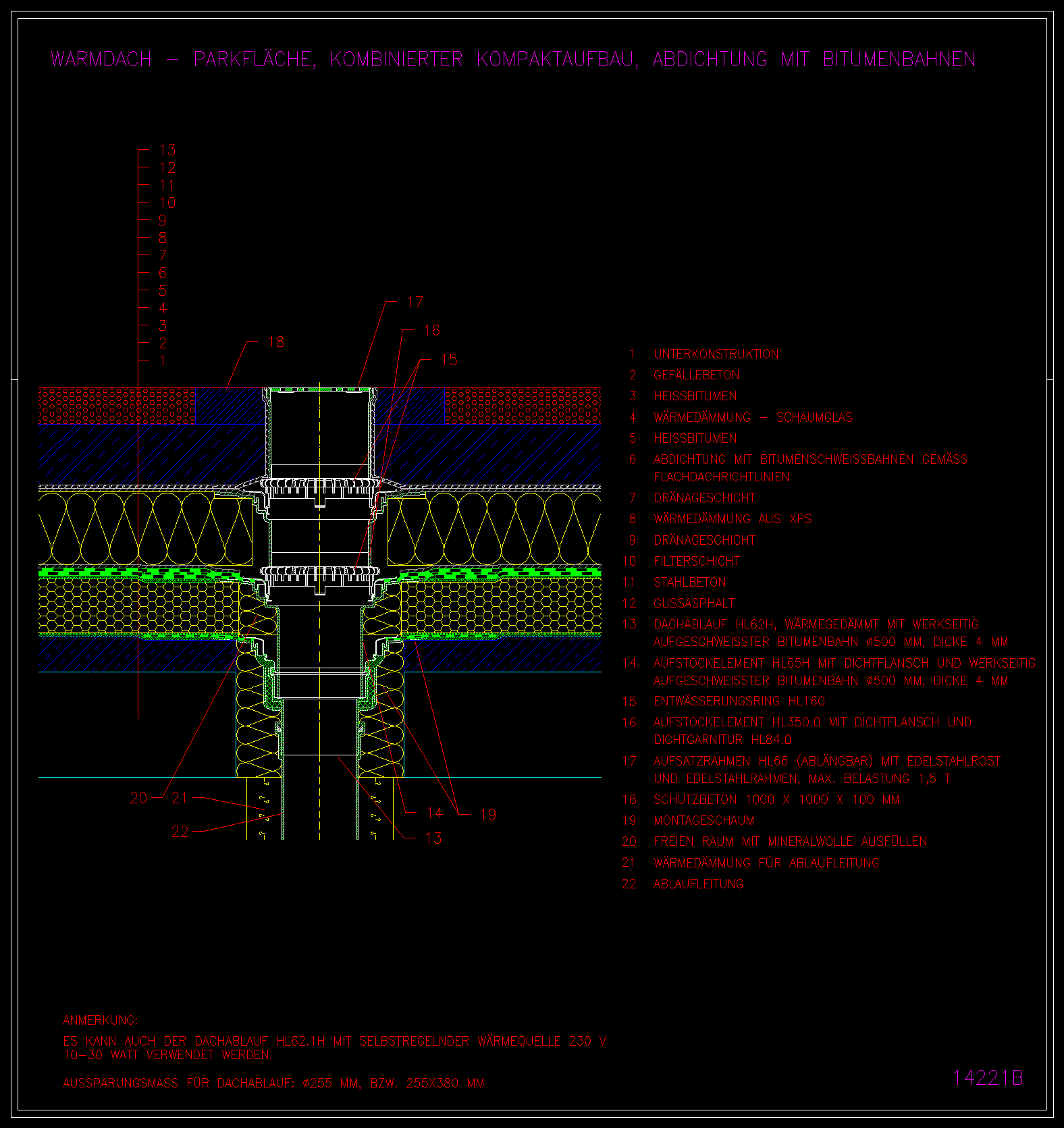

výkres 14221b

řez vrstvou

· litý asfalt
· železobeton
· filtrační vrstva
· drenážní vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás plnoplošně nalepen
· tepelná izolace pěnosklo plnoplošně nalepeno
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65H

HL350.0

HL66

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
