Provozní střechy (vtoky se zápachovou klapkou)


Detail

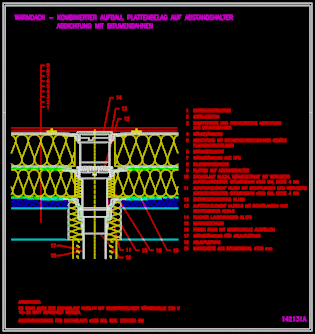

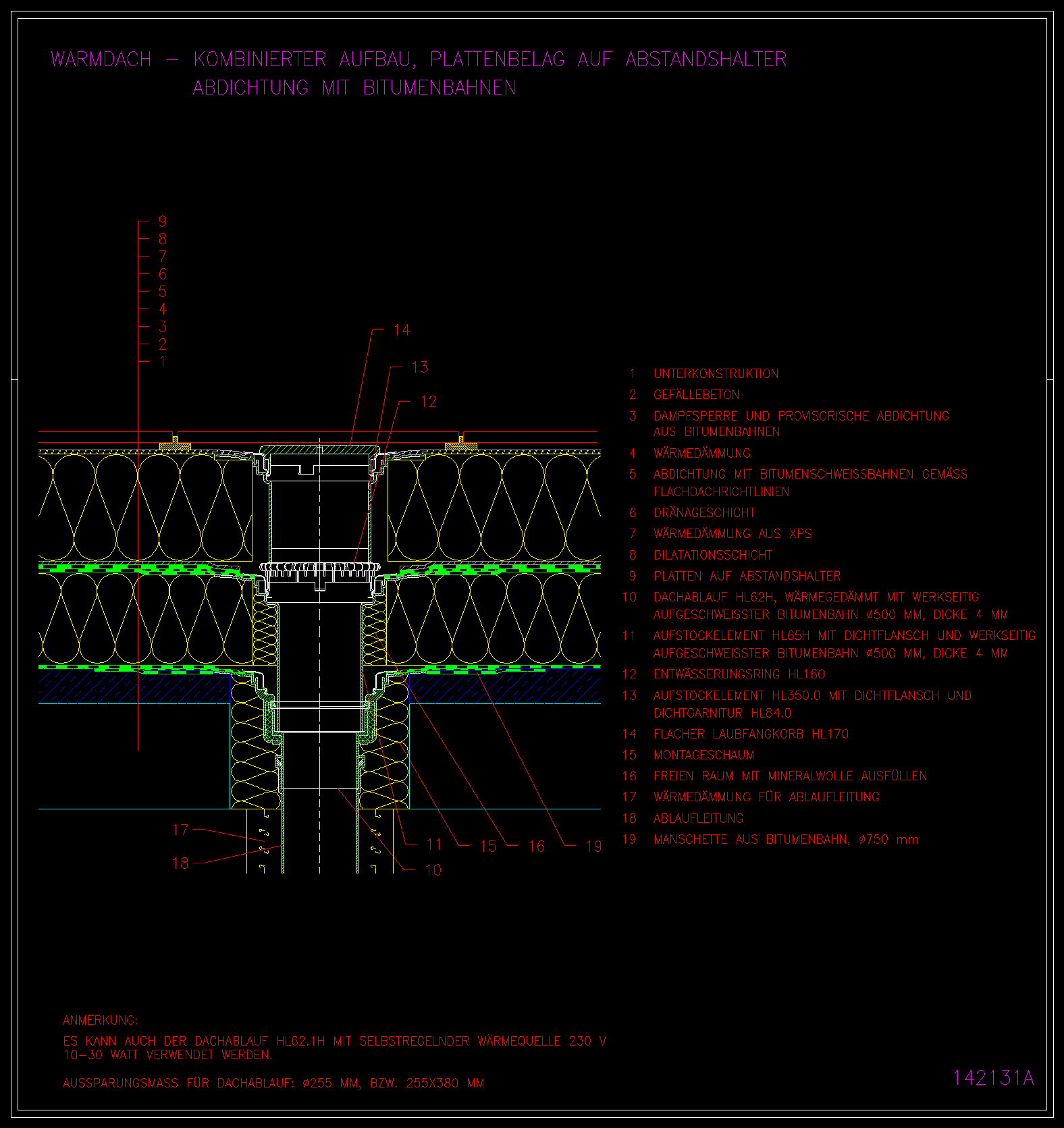

výkres 142131a

řez vrstvou

· dlažba na podložkách
· separační vrstva
· tepelná izolace XPS
· drenážní vrstva
· hydroizolace asfaltový pás
· tepelná izolace
· parozábrana a provizorní pojistná hydroizolace
· beton (spádová vrstva nebo stropní konstrukce)

Doporučované výrobky

HL62H

HL65H

HL160

HL170

HL350.0

Poznámka

Vyhřívané vtoky
Příslušenství
Návod na montáž
